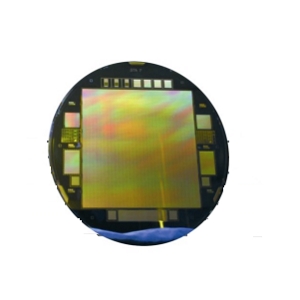

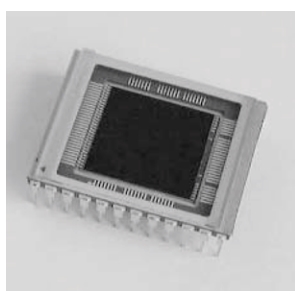

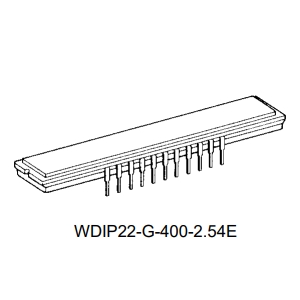

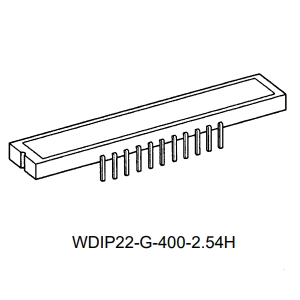

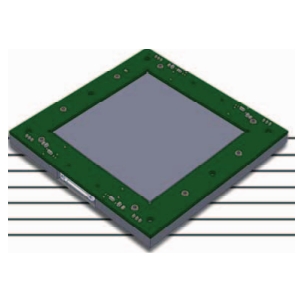

CCD图像传感器

什么是电荷耦合器件（CCD）图像传感器？

电荷耦合器件（CCD）图像传感器是一种半导体设备，广泛应用于数码相机、摄像机及各种成像应用中，用于捕捉和转换光学图像为电子信号。它于1969年由威拉德·博伊尔和乔治·E·史密斯在贝尔实验室发明。CCD是一种非常敏感的光检测工具。 CCD图像传感器基于电荷耦合和光子转电子转换的原理工作。电荷耦合是指电子在传感器内从一个像素转移到另一个像素的过程。CCD传感器是一种利用此技术来移动和读取光敏像素中电荷的图像传感器。

它被划分为许多小的光敏区域，称为像素。这些像素共同工作以创建图像。当光子击中这些像素之一时，它会转化为一个或多个电子。收集的电子越多，该像素在图像中就越亮。当读取CCD时，每个像素中的电子被测量，以重建场景。传感器每秒可以从一个像素移动电荷的速度称为像素时钟频率。CCD通常在约25 MHz到50 MHz的频率下工作。

CCD图像传感器的工作原理

CCD传感器由一组微小的光敏元件组成，称为像素。每个像素可以检测并存储它接收到的光量。当光子击中像素时，它们会根据光的强度生成电子。像素在收集电子后，这些电荷通过电荷耦合的过程从一个像素转移到另一个像素。该机制允许CCD传感器捕捉、累积并传输由入射光子生成的电荷，最终导致数字图像的生成。

这种转移在像素的行和列中顺序进行。在行内转移中，特定行中每个像素生成的光电子被转移到同一行的相邻像素。这是通过对像素阵列下方的电极施加适当的电压来实现的。行内转移确保行中累积的所有电荷同步移动。

在电荷沿每一行移动后，它需要以列的方式转移到指定的读取区域。列内转移涉及将电荷从一行的最后一个像素移动到下一行的第一个像素，从而使每行的电荷能够引导到读取电子设备。这一过程对于确保所有像素的电荷能够高效且无重叠地读取至关重要。

一旦电荷在整个传感器中转移到指定的读取区域，它就准备好被读取。专用电路逐个读取每个像素中累积的电荷。这涉及测量每个像素中的电荷量并将其转换为数字值。此转换过程具有高精度，并生成每个像素所接收光强的数字表示。

从CCD传感器获得的数字值通常被发送到图像处理器或数字信号处理器（DSP）。在这里，进行色彩校正、白平衡调整和噪声减少等多种操作，以提高图像质量。处理后的数字图像可以存储在存储卡上或在屏幕上显示。在数码相机的情况下，它也可以被压缩以节省存储空间。

CCD图像传感器的关键参数

• 量子效率（QE）：QE衡量CCD传感器将入射光子转换为电荷的有效性。它以百分比表示，指示传感器对不同波长光的敏感度。更高的QE值表示更好的敏感性和更高的光收集能力。
• 波长范围：波长范围是指CCD传感器有效检测的光波长的光谱。它定义了传感器可以捕捉的颜色或电磁波的范围。具体波长范围可能因传感器的设计和应用而异。
• 动态范围：CCD传感器的动态范围表示它在保持图像质量的同时可以捕捉的最小和最大光强度之间的跨度。更高的动态范围使传感器能够在图像中详细捕捉明亮和黑暗区域，避免过曝或欠曝的区域。
• 线性度：线性度衡量CCD传感器对光强变化的响应准确性。线性传感器产生的响应与接收到的光量成正比，从而更容易获得准确和一致的图像数据。
• 噪声：CCD传感器中的噪声是指捕获图像中的不必要变化，这可能会降低图像质量。噪声有多种类型，包括热噪声、散粒噪声和读取噪声。减少噪声对于获得清晰且详细的图像至关重要。
• 暗电流：暗电流是指在没有外部光或光子的情况下，CCD传感器内自发生成的电荷。这可能会在图像中产生不必要的信号，通常在高温下更为明显。控制暗电流是一个关键参数，尤其在长时间曝光的应用中。
• 读取噪声：读取噪声是在转移和读取每个像素中累积的电荷过程中引入的固有噪声。较低的读取噪声可在低光条件下生成更干净、更准确的图像数据。
• 功耗：CCD传感器的功耗至关重要，特别是在能源效率至关重要的应用中。较低的功耗可以延长传感器的电池寿命并减少热量产生，这可能会影响传感器性能。

CCD图像传感器的优点

• 由于更好地利用其表面积（更高的填充因子），因此具有更高的灵敏度和更低的噪声。
• 由于其结构简单，故障像素更少。
• 由于中央A/D转换器，图像一致性得到改善。

CCD图像传感器的缺点

• 数据检索速度较慢，因为只有一个中央A/D转换器对信息进行数字化。
• 与 CMOS传感器不同，不能直接访问单个像素，因为CCD传感器必须顺序读取。
• 由于需要额外的电子元件，导致相机复杂性增加，体积更大且成本更高。
• 整个相机的能耗较高。
• 与CMOS传感器相比，过曝时更容易出现拖影和溢出效果。

CCD图像传感器的应用

电荷耦合器件图像传感器因其出色的图像质量和灵敏度而广泛应用于各种领域。一个显著的应用是在数码相机和摄像机中。CCD传感器以其捕捉低噪声高质量图像的能力而闻名，使其适合专业摄影和摄像。它们提供卓越的色彩准确性和动态范围，使其能够在各种光照条件下捕捉细节和鲜艳的颜色。

CCD传感器也广泛应用于天文学。望远镜和天文台通常使用CCD相机捕捉天体的高分辨率图像。这些传感器能够检测来自遥远恒星和星系的微弱信号，使其成为天文学研究中不可或缺的工具。它们为天文学家提供了创造壮观夜空图像和进行重要科学观察的能力。

此外，CCD传感器在医学成像中也有应用，特别是在内窥镜和显微镜系统等设备中。它们的高灵敏度和低噪声特性使得能够以卓越的清晰度可视化复杂的生物结构。CCD图像传感器在通过提供详细图像以进行准确诊断和分析方面，对医学诊断和研究的发展起到了至关重要的作用。
