光电探测器

什么是光电探测器？

光电探测器是一种将光信号转换为电信号的设备，从而实现信号的放大和处理。这些探测器在光纤通信系统中起着重要作用，直接影响光纤通信链路的性能。

它们是用于光检测的电子设备，在某些情况下，这些光电探测器也可以检测并测量指向特定设备或电路的其他形式的电磁辐射。简单来说，光电探测器是将电磁辐射转换为电信号的电磁传感器，这些信号可以通过适当的设备进行测量。生成的电信号与入射光或电磁辐射的强度成正比。

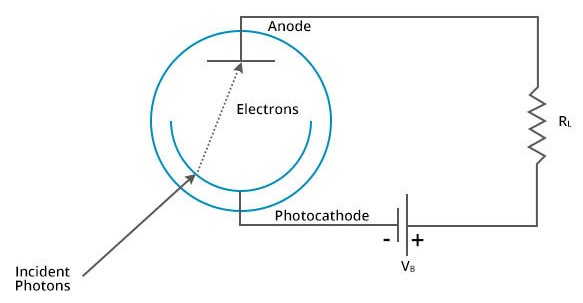

光电探测器有多种类型，包括半导体光二极管、光电倍增管、真空光二极管和热释电探测器。其中，半导体光二极管是光纤系统中使用最广泛的探测器。这是因为它们具有良好的性能、紧凑的尺寸、与光纤的兼容性以及相对较低的成本。半导体光二极管通常由硅或锗等材料以及如GaAs、InGaAs等化合物半导体制成。

光电探测器的框图

来自激光或光纤电缆等源的输入信号首先被发送到光学系统。光学系统可能由透镜、镜子、滤光片或其他光学元件组成，这些元件用于操控或调节入射光。这些组件帮助将光聚焦或引导到探测器上。探测器是负责将光信号转换为电信号的关键组件。根据具体应用要求，可以使用不同类型的探测器，例如光二极管、光电倍增管（PMT）、雪崩光二极管（APD）或CCD/CMOS传感器。然后，信号被发送到信号调理电路，在那里内部组件对探测器生成的电信号进行处理和放大。它可能包括放大器、滤波器或阻抗匹配电路，以提高信号质量并适应进一步处理。来自信号调理块的处理电信号代表了光电探测器的输出，可以用于各种目的，例如数据采集、进一步分析或传输到其他系统。

光电探测器的工作原理

半导体光电探测的基本原理是光学吸收。当光与半导体材料（如硅或砷化镓）相互作用时，其吸收依赖于光的波长或颜色。

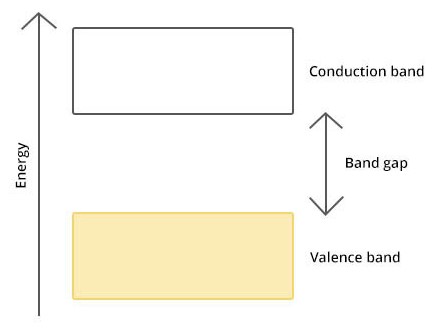

光子的能量，记作hν（其中h是普朗克常数，ν是光波的频率），决定了是否发生吸收。当光子的能量超过半导体的带隙能量时，光的吸收就会发生。带隙能量是电子从半导体的价带跃迁到导带所需的最小能量，在导带中，电子可以自由移动。

当发生吸收时，入射光子将其能量转移给半导体材料。这种能量足以将电子从价带提升到导带，留下称为空穴的空位。这些电子-空穴（e-h）对是吸收的结果。通过在半导体材料上施加电场，光生的e-h对被分离并驱离。这种分离防止了e-h对的复合，从而在外部电路中产生光电流。

光电探测器内部使用的光学探测器类型

光电探测器有不同类型，其中一些包括：

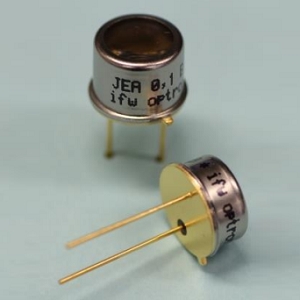

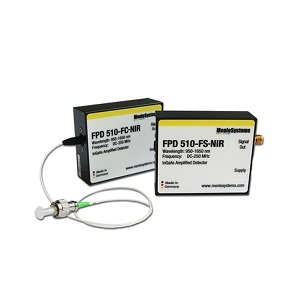

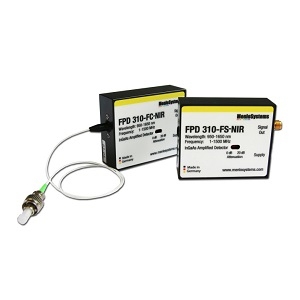

• 光二极管
  • PN光二极管

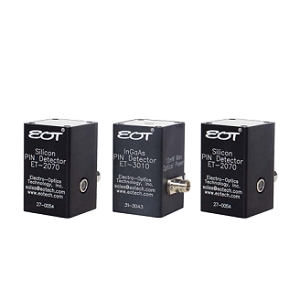

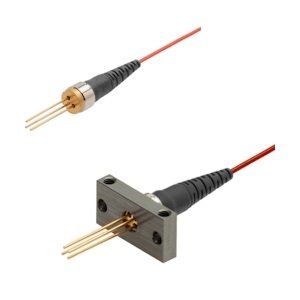

  • PIN光二极管

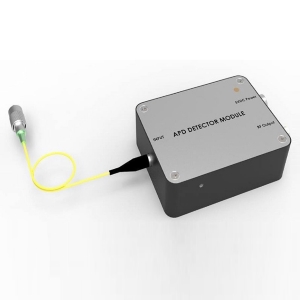

  • 雪崩光二极管
• 金属-半导体-金属光电探测器（MSM探测器）
• 光导探测器

光电探测器的重要参数

• 量子效率

探测器不能捕获并将所有入射光子转换为电子-空穴对。探测器的量子效率是指每个入射光子生成的电子数，通常以百分比表示。

• 响应度

探测器的量子效率并未考虑光子的能量。因此，更准确的定义是响应度，它考虑了光子能量。探测器的响应度定义为生成的光电流（Ip）与入射光功率（Po）之比。

光电探测器的应用

光电探测器在各个行业中有广泛的应用。它们是光纤通信系统的基本组成部分。这些探测器将光信号转换为电信号，使数据能够在长距离内以最小的损失进行传输。

光电探测器，如图像传感器，被用于数码相机和成像设备，以捕获并将光转换为数字图像。它们在摄影、视频录制和监控系统中发挥着关键作用。

这些探测器被用于医疗设备中，用于诊断和监测目的。它们在脉搏血氧仪中用于测量血液中的氧饱和度，在光电容积描记仪中用于测量心率和血流，在光学相干断层扫描中用于成像医学内部结构。

光电探测器也被应用于环境监测系统中，以测量空气质量、污染物水平和辐射等各种参数。它们用于气体传感器、颗粒物探测器和紫外线传感器等设备。

它们广泛应用于工业自动化中，用于物体检测、位置感应和质量控制等任务。这些探测器能够在制造过程中准确可靠地检测物体、材料的存在或缺失以及精确定位。

光电探测器在遥感应用中也发挥着重要作用，包括卫星成像和地球观测。它们捕获并分析来自地球表面的电磁辐射，以收集有关植被、天气模式、土地使用等信息。

这些探测器还被用于汽车应用中，如碰撞避免系统、车道偏离警告系统和自适应照明。它们有助于检测障碍物、测量距离，并提高车辆的安全性。
