超发光二极管

光电之家集齐了32个超发光二极管产品以及12家厂商

超光亮二极管(SLD)是一种半导体器件,旨在发射宽谱、低相干光。下列是来自领先制造商的超光亮二极管产品。您可以使用筛选器根据需求缩小产品范围。下载数据表并索取报价,了解您感兴趣的产品。

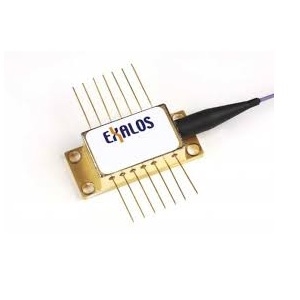

描述: 1550 nm 超发光二极管
光纤模式:
单模,保持偏振
光纤核心直径:
0.25 至 0.9 mm
光纤尾纤长度:
0.5 至 1 m
点击查看更多信息

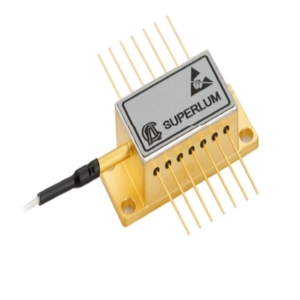

描述: 1014 nm光纤耦合超发光二极管用于传感应用
光纤模式:
单模
光纤类型:
HI1060
点击查看更多信息

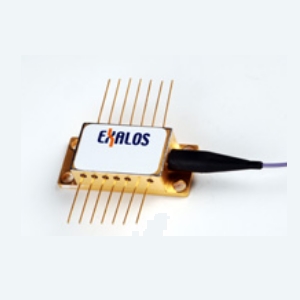

描述: 1530 nm超发光二极管,用于光纤传感器和光学相干断层扫描应用
光纤模式:
保持极化
光纤类型:
PM1550
点击查看更多信息

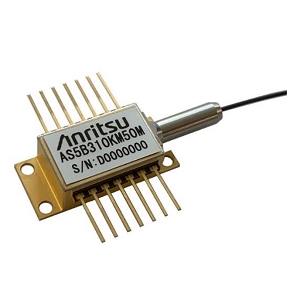

描述: 1550 nm 超发光二极管用于光纤传输系统
光纤模式:
单模
光纤类型:
SMF-28E
点击查看更多信息

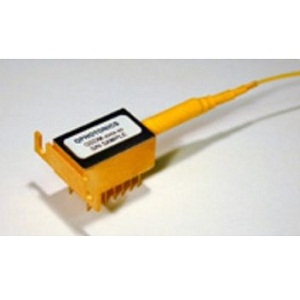

描述: 1050 nm CW 超荧光二极管,适用于OCT成像应用
光纤模式:
单模
光纤类型:
H1060
数值孔径:
0.14
光纤核心直径:
6.2 um
点击查看更多信息

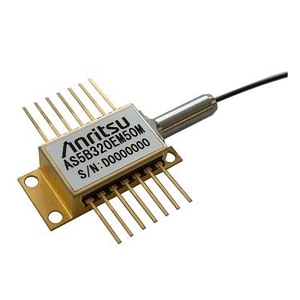

描述: 用于仪器和光谱应用的1080 nm光纤耦合超发光二极管
光纤类型:
HI1060, PM980
数值孔径:
0.14, 0.12
包层直径:
125±1 µm
涂层直径:
245±15 µm
光纤弯曲半径:
3 cm
点击查看更多信息

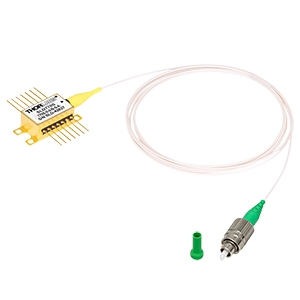

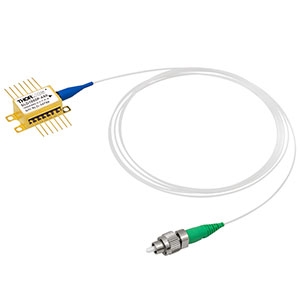

描述: 750 nm 超发光二极管,适用于宽带光源应用
光纤模式:
单模/偏振模/多模
光纤护套:
250µm 紧凑缓冲,900µm 松散管
点击查看更多信息

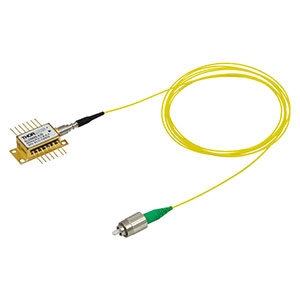

描述: 810 nm - 840 nm, 超发光二极管用于光源应用
光纤模式:
单模, 保持极化
点击查看更多信息
描述: 1627 nm光纤耦合超荧光二极管,用于传感和测量应用
光纤模式:
单模
光纤类型:
SMF-28
点击查看更多信息
描述: 800 nm 光纤耦合超发光二极管
光纤模式:
单模
光纤类型:
SM 5/125 Corning HI780
光纤尾纤长度:
1 m
点击查看更多信息

超发光二极管是什么?

超发光二极管(SLD)是一种新型的光电宽带光源,基于超发光原理工作,其中材料的整个光学发射光谱在波导中传播时被放大。SLD结合了激光二极管(LD)和发光二极管(LED)的特性,即它像激光二极管一样产生高辐射亮度和输出功率,同时具有类似于LED的更宽发射光谱。它也被称为超发光发光二极管(SLED)。


SLD的结构与激光二极管非常相似。它包含p-n结和光学波导,但缺少提供光学反馈的光学腔结构。

波导中光学反馈的存在会导致共振模式的形成,从而导致输出的光谱变窄。因此,避免光学反馈可以确保光谱的变窄和激光作用在其中被抑制。通过采用各种方法,如倾斜波导的面、使用弯曲波导、嵌入吸收区以及在两端施加抗反射涂层,来抑制光学反馈。


与许多激光二极管一样,SLD是边缘发射二极管,具有p掺杂区和n掺杂区,并且在它们之间夹有一个活性区。当其正偏置时,电流从p区流向n区,导致系统中生成的电子和空穴自发复合。因此,在活性区产生光子,这些光子在沿波导传播时会经历放大自发发射,这一过程使自发发射的光子通过多次受激发射被放大,从而产生高强度的光学输出。由于这种放大必须在避免光学反馈的情况下进行,因此设备的设计使其具有非常高的单程光学增益。

为了确保宽带输出,SLD的p-n结设计为电子和空穴可以存在于不同的能级中。通过在SLD中使用不相同的多量子阱可以实现这一结果。

光学相干断层扫描(OCT)

在OCT中,输入光被分成参考光束和采样光束。参考光束从参考镜反射,而采样光束则从被观察样品的不同深度反射。这两束反射光在相机处产生干涉图案,并被捕获以进行进一步分析。通常,OCT使用低时间相干性和高空间相干性的输入光,这使得捕获的图像对深度敏感。SLD的高光学功率和宽带特性结合高空间相干性,使其成为在OCT中获得高分辨率图像的理想光源。这是一种非侵入性的生物成像技术,广泛应用于眼科、心脏病学、皮肤科等领域。

SLD高度空间定向的输出使其适合各种光纤耦合操作,因为耦合效率更高。它也适用于需要高功率宽带光源和高空间相干性的情况,例如白光干涉仪、光纤陀螺仪、光学传感、光学测试、无散斑照明和光纤通信。
