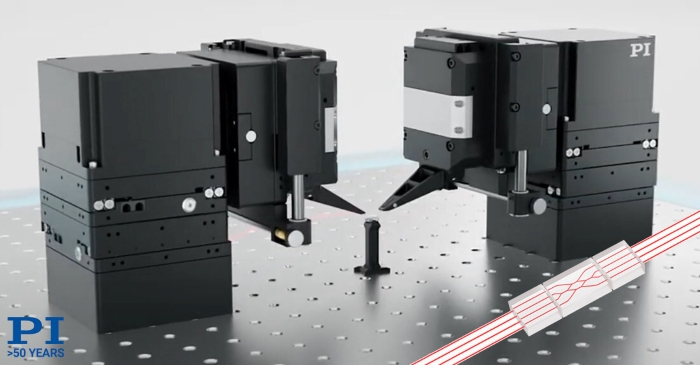

PI (Physik Instrumente)，全球纳米定位、超精密运动控制和压电技术的领导者，推出了F-141光子对准系统，这是一种紧凑型、高通量的解决方案，专为光子集成电路（PIC）的工业测试与组装而设计。该系统提供四个和六个自由度的运动，确保在光纤对准、光子晶圆测试和光学元件组装等应用中具有无与伦比的精度和速度。

F-141系统超紧凑，尺寸约为5 x 7 x 4英寸（宽 x 长 x 高），同时提供40mm的XYZ移动和12度的光轴旋转。其直接驱动电机确保高加速度、高速度和高分辨率，同时保持长期可靠性。交叉滚子轴承和柔性导轨进一步提高了精度，使其非常适合阵列对准应用。

还阅读: 什么是多光谱成像？

除了标准的2、3和4轴版本外，F-141系统还提供可选的俯仰/偏航模块，允许完全的六自由度运动。这种灵活性使其能够适应各种光轴方向，满足多种光子应用的需求。

该系统集成了多轴EtherCAT®控制系统，具有快速信号分析和在线机器学习算法。与传统的基于主机的软件对准方法不同，控制器中嵌入的扫描和对准程序显著提高了性能并简化了系统集成。

PI的专有高速对准算法能够以比传统技术快两个数量级的速度实现首次光检测和信号优化。该系统支持同时进行多自由度对准，利用超低噪声电子设备、PWM放大器和高带宽光功率计，在各种环境中实现稳定和可重复的光信号耦合。

光子和硅光子组装中的应用

F-141光子对准系统专为以下应用而设计：

  • 光子集成电路（PIC）对准
  • 光纤和光学元件对准
  • 自动化光子晶圆测试
  • 硅光子组装技术

凭借尖端的运动控制、高精度和快速对准能力，PI的F-141系统在光子行业树立了新的标准，使PIC制造和光学元件测试的通量更高、效率更好。

PI在1月28日至30日的Photonics West展会上展示了现场演示。
