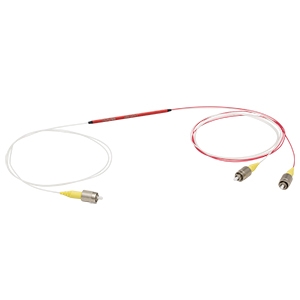

TW670R1F1

厂商: Thorlabs Inc

Note: Your Quotation Request will be directed to Spectrum Control.

TW670R1F1是Thorlabs公司推出的一款单模宽带光纤耦合器,工作波长范围为595到745 nm。它的插入损耗为0.4到24.3 dB,额外损耗在3 dB以下,耦合比为99:1。该耦合器的外形尺寸为Ø0.12" x 2.95",配有2.0 mm窄键FC/PC连接器。

TW670R1F1产品详细说明

产品详情

  • 部件编号
    TW670R1F1
  • 制造商
    Thorlabs Inc
  • 描述
    670 ± 75 nm, 99:1 分光比, FC/PC, 1x2宽带光纤耦合器

通用参数

  • 配置
    1x2
  • 波长
    595 to 745 nm
  • 耦合比
    99:1
  • 直向性
    60 dB
  • 光功率
    0 to 300 mW
  • 额外损耗
    0.3 dB
  • 插入损耗
    0.4 to 24.3 dB
  • 连接器
    FC/PC
  • 回损
    60 dB
  • 耦合公差
    ±0.6%
  • RoHS
  • 抗拉强度
    10 N
  • 均匀性
    2.0 dB
  • 偏振相关损耗
    0.2 dB
  • 尺寸
    Ø0.12" x 2.95" (Ø3.2 mm x 75.0 mm)
  • 备注
    最小带宽: ±75 nm, 截止波长: 570 ± 30 nm

光纤参数

  • 光纤耦合
    630HP
  • 光纤长度
    0.8 m
  • 光纤模式
    单模

温度

  • 工作温度
    -40 to 85 摄氏度
  • 存储温度
    -40 to 85 摄氏度

总结

  • 产品概述
    TW670R1F1光纤耦合器是Thorlabs公司的一款高性能产品,专为宽带光纤应用而设计。其工作波长范围为595到745 nm,适合多种光电应用,尤其是在光通信和激光系统中。该耦合器采用99:1的高耦合比,确保信号的高效传输,同时保持低插入损耗和额外损耗,提供稳定的性能。其紧凑的设计和兼容的FC/PC连接器,使得安装和集成更加方便。无论是在实验室还是工业环境中,TW670R1F1都是理想的选择,为用户提供了卓越的光电解决方案。
