D1378-G50-12

厂商: ISOMET

下载规格书

Note: Your Quotation Request will be directed to Spectrum Control.

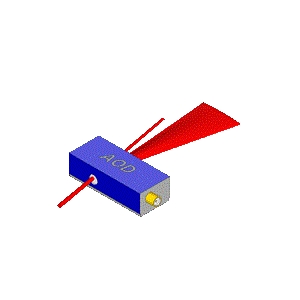

D1378-G50-12是ISOMET公司推出的一款声光偏转器，其扫描角度为34.1 mrad，光束分离角为85.4 mrad，布拉格角为42.7 mrad，衍射效率在85%到90%之间，工作波长为9.1到10.8 µm。该产品特别适用于材料加工、钻孔和表面纹理处理等应用。

D1378-G50-12产品详细说明

产品详情

部件编号

D1378-G50-12
制造商

ISOMET
描述

10800 nm, 德国锗晶体材料声光偏转器，具有90%的衍射效率

应用

应用

材料加工, 钻孔, 表面纹理处理

光学规格

扫描角度

34.1 mrad
光圈

16 x 50 mm (高 x 宽)
清晰光圈

12 x 30 mm (高 x 宽)
偏振

线性，水平
声光材料

锗
光学功率处理

700 W
光谱带

红外
光束分离角

85.4 mrad
布拉格角

42.7 mrad
衍射效率

>85到90%
工作波长

9.1到10.8 µm
光束直径

10 mm

电气规格

频率

40到60 MHz
插入损耗

<5%
上升/下降时间

118 ns/mm (上升)
中心频率

50 MHz
射频带宽

20 MHz
射频功率

<240 W

其他规格

冷却方式

水冷却
水冷却流量

2 L/minute

总结

产品概述

D1378-G50-12是一款由ISOMET公司生产的高性能声光偏转器，采用德国产锗晶体材料，适用于各种光电应用。该设备能够在材料加工、钻孔和表面纹理处理等领域中提供精确的光束控制。其优越的光学性能包括34.1 mrad的扫描角度和85.4 mrad的光束分离角，确保了高效的光束调制和衍射效率。D1378-G50-12的工作波长范围为9.1到10.8 µm，能够满足多种应用需求。该产品还具备良好的散热设计，支持水冷却，确保在高功率操作下的稳定性和可靠性。

技术文档

规格书
点击下载规格书
