  4. DTSXY-400-1030

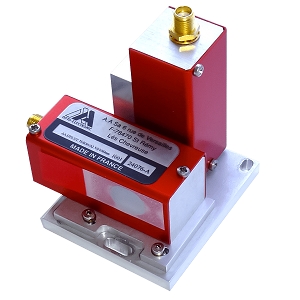

DTSXY-400-1030声光偏转器实物图（AA Opto Electronic制造）

DTSXY-400-1030

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DTSXY-400-1030是AA Opto Electronic公司推出的一款声光偏转器，工作波长为1030 nm，具有650 m/s的声速，RF功率小于2.2 W，扫描角度为48 mrad/mrad2。该产品适用于光学镊子和生物医学诊断等领域。

DTSXY-400-1030产品详细说明

产品详情

  • 部件编号
    DTSXY-400-1030
  • 制造商
    AA Opto Electronic
  • 描述
    1030 nm, TeO2晶体材料声光偏转器，具有50%的衍射效率

应用

  • 应用
    光学镊子, 生物医学诊断

光学规格

  • 轴配置
    双轴
  • 扫描角度
    48 mrad/mrad2
  • 光阑
    7.5 x 7.5 mm2
  • 输出偏振
    线性/每轴90度偏振翻转
  • 偏振
    线性
  • 声学模式
    慢剪切, 非轴向
  • 声光材料
    二氧化碲(TeO2)
  • 光谱带
    红外
  • 声速
    650 m/s
  • 工作波长
    1030 nm

电气规格

  • 相关RF驱动器
    DRFA10Yxx, DDSPAxx, MPDSnCxx
  • 输入阻抗
    50欧姆
  • 输入偏振
    线性/每轴90度偏振翻转
  • 分辨率
    276 x 276
  • 上升/下降时间
    1 µs/mm
  • RoHs
    是
  • 传输率
    >95%
  • 电压驻波比
    <1.20:1
  • RF功率
    <2.2 W

其他规格

  • 访问时间
    1.5 µs/mm
  • 重量
    60 g
  • 包装
    标准IN PRO 16, 紧凑型IN PRO 180

环境条件

  • 工作温度范围
    10至40摄氏度
  • 存储温度范围
    -40至65摄氏度

总结

  • 产品概述
    DTSXY-400-1030是一款高性能的声光偏转器，专为光学镊子和生物医学诊断应用而设计。其采用二氧化碲(TeO2)晶体材料，具有良好的衍射效率和光学性能。设备的工作波长为1030 nm，能够在多种应用场景中提供稳定的表现。该产品的扫描角度为48 mrad/mrad2，确保了高精度的光束控制。它的声速为650 m/s，适合快速响应的应用需求。此外，DTSXY-400-1030还具有优良的传输率和低电压驻波比，确保了高效的信号传输。无论是在实验室研究还是在工业应用中，这款声光偏转器都能为用户提供可靠的解决方案。
