  4. DTSXY-400-420

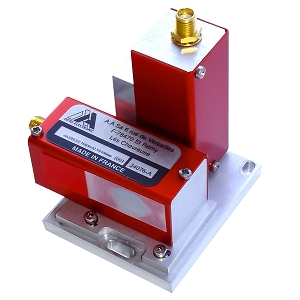

DTSXY-400-420声光偏转器实物图（AA Opto Electronic制造）

DTSXY-400-420

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DTSXY-400-420是AA Opto Electronic推出的一款声光偏转器，工作波长为420 nm，扫描角度为32 mrad/mrad²，声速为650 m/s，射频功率小于1 W。更多详细信息请见下文。

DTSXY-400-420产品详细说明

产品详情

  • 部件编号
    DTSXY-400-420
  • 制造商
    AA Opto Electronic
  • 描述
    420 nm, TeO2晶体材料声光偏转器，具有40%的衍射效率

应用

  • 应用
    光学镊子, 生物医学诊断

光学规格

  • 轴配置
    双轴
  • 扫描角度
    32 mrad/mrad²
  • 孔径
    7.5 x 7.5 mm²
  • 输出偏振
    线性/每轴90度偏振翻转
  • 偏振
    线性
  • 声学模式
    剪切
  • 声光材料
    二氧化钨 (TeO2)
  • 光谱带
    紫色
  • 声速
    650 m/s
  • 工作波长
    420 nm

电气规格

  • 关联RF驱动器
    DRFA10Yxx, DDSPAxx, MPDSnCxx
  • 输入阻抗
    50 欧姆
  • 输入偏振
    线性/每轴90度偏振翻转
  • 分辨率
    460 x 460
  • 上升/下降时间
    1 µs/mm
  • RoHs
    是
  • 传输
    >95%
  • VSWR
    <1.20:1
  • RF功率
    <1 W

其他规格

  • 访问时间
    1.5 µs/mm
  • 重量
    60 g
  • 包装
    标准IN PRO 16, 紧凑型IN PRO 180

环境条件

  • 操作温度显示
    10到40摄氏度
  • 存储温度
    -40到65摄氏度

总结

  • 产品概述
    DTSXY-400-420是一款由AA Opto Electronic制造的高性能声光偏转器，专为各种光学应用设计。其工作波长为420 nm，具备高达40%的衍射效率，使其在光学镊子和生物医学诊断等领域中表现出色。这款偏转器采用了二氧化钨（TeO2）作为声光材料，确保了优异的光学性能。其双轴配置和32 mrad/mrad²的扫描角度，增强了其在复杂应用中的灵活性。DTSXY-400-420的电气性能也非常出色，支持多种RF驱动器，且具有良好的传输效率和稳定的工作环境适应能力。无论是在实验室研究还是实际应用中，这款声光偏转器都能提供可靠的性能。
