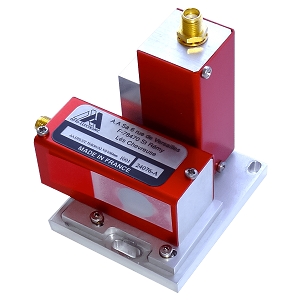

DTSXY-400-594声光偏转器实物图（AA Opto Electronic制造）

DTSXY-400-594

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DTSXY-400-594是AA Opto Electronic推出的一款声光偏转器，具有45 mrad/mrad²的扫描角度、650 m/s的声速和594 nm的工作波长，RF功率小于1.5 W。详细信息请见下文。

DTSXY-400-594产品详细说明

产品细节

  • 部件编号
    DTSXY-400-594
  • 制造商
    AA Opto Electronic
  • 描述
    594 nm，TeO2晶体材料声光偏转器，具有50%的衍射效率

应用

  • 应用
    光学镊子，生物医学诊断

光学规格

  • 轴配置
    双轴
  • 扫描角度
    45 mrad/mrad²
  • 光圈
    7.5 x 7.5 mm²
  • 输出偏振
    线性/每轴90度偏振翻转
  • 偏振
    线性
  • 声学模式
    剪切
  • 声光材料
    二氧化碲 (TeO2)
  • 光谱带
    橙色
  • 声速
    650 m/s
  • 工作波长
    594 nm

电气规格

  • 相关RF驱动器
    DRFA10Yxx, DDSPAxx, MPDSnCxx
  • 输入阻抗
    50 Ohms
  • 输入偏振
    线性/每轴90度偏振翻转
  • 分辨率
    460 x 460
  • 上升/下降时间
    1 µs/mm
  • RoHs
    是
  • 传输率
    >95%
  • VSWR
    <1.20:1
  • RF功率
    <1.5 W

其他规格

  • 访问时间
    1.5 µs/mm
  • 重量
    60 g
  • 包装
    标准IN PRO 16，紧凑型IN PRO 180

环境条件

  • 工作温度显示
    10至40摄氏度
  • 存储温度
    -40至65摄氏度

总结

  • 产品概述
    DTSXY-400-594是一款高性能的声光偏转器，适用于各种光学应用，特别是在光学镊子和生物医学诊断领域。它采用二氧化碲(TeO2)材料，具有优异的衍射效率和线性偏振特性。该设备的扫描角度为45 mrad/mrad²，能够实现快速和精确的光束控制，适合科学研究和工业应用。DTSXY-400-594不仅具备650 m/s的声速，还支持宽范围的工作温度，确保在不同环境下的稳定性和可靠性。
