  4. DTSXY-400-689

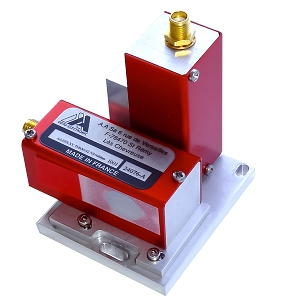

DTSXY-400-689声光偏转器实物图（AA Opto Electronic制造）

DTSXY-400-689

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DTSXY-400-689是来自AA Opto Electronic的一款声光偏转器，具有53 mrad/mrad²的扫描角度，声速为650 m/s，工作波长为689 nm，射频功率小于2 W。更多详细信息请参见下文。

DTSXY-400-689产品详细说明

产品详情

  • 部件编号
    DTSXY-400-689
  • 制造商
    AA Opto Electronic
  • 描述
    689 nm，TeO2晶体材料声光偏转器，具有50%的衍射效率

应用

  • 应用
    光学镊子，生物医学诊断

光学规格

  • 轴配置
    双轴
  • 扫描角度
    53 mrad/mrad²
  • 孔径
    7.5 x 7.5 mm²
  • 输出偏振
    线性/每轴90度偏振翻转
  • 偏振
    线性
  • 声学模式
    剪切
  • 声光材料
    二氧化钛 (TeO2)
  • 光谱带
    红色
  • 声速
    650 m/s
  • 工作波长
    689 nm

电气规格

  • 相关射频驱动器
    DRFA10Yxx, DDSPAxx, MPDSnCxx
  • 输入阻抗
    50 欧姆
  • 输入偏振
    线性/每轴90度偏振翻转
  • 分辨率
    460 x 460
  • 上升/下降时间
    1 µs/mm
  • RoHs
    是
  • 传输
    >95%
  • 电压驻波比
    <1.20:1
  • 射频功率
    <2 W

其他规格

  • 接入时间
    1.5 µs/mm
  • 重量
    60 g
  • 包装
    标准 IN PRO 16, 紧凑型 IN PRO 180

环境条件

  • 工作温度显示
    10到40摄氏度
  • 存储温度
    -40到65摄氏度

总结

  • 产品概述
    DTSXY-400-689是一款高性能的声光偏转器，专为光学镊子和生物医学诊断等应用而设计。其工作波长为689 nm，具有良好的衍射效率和线性偏振特性，使其在精确控制光束方面表现出色。该设备的双轴配置和53 mrad/mrad²的扫描角度，结合650 m/s的声速，确保了在快速动态应用中的优异性能。此外，DTSXY-400-689的紧凑设计和轻量化特性，使其易于集成到各种光学系统中，成为研究和工业应用中的理想选择。
