  4. DTSXY-400-770

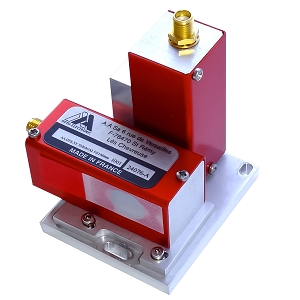

DTSXY-400-770声光偏转器实物图（AA Opto Electronic制造）

DTSXY-400-770

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

DTSXY-400-770是AA Opto Electronic出品的一款声光偏转器，具有43 mrad/mrad²的扫描角，声速为650 m/s，工作波长为770 nm，射频功率小于2 W。该设备适用于多种光学应用。

DTSXY-400-770产品详细说明

产品细节

  • 部件编号
    DTSXY-400-770
  • 制造商
    AA Opto Electronic
  • 描述
    770 nm，TeO2晶体材料声光偏转器，具有50%的衍射效率

应用

  • 应用
    光学镊子，生物医学诊断

光学规格

  • 轴配置
    双轴
  • 扫描角
    43 mrad/mrad²
  • 孔径
    7.5 x 7.5 mm²
  • 输出偏振
    线性/每个轴90度偏振翻转
  • 偏振
    线性
  • 声学模式
    剪切
  • 声光材料
    二氧化铋(TeO2)
  • 光谱带
    红外
  • 声速
    650 m/s
  • 工作波长
    770 nm

电气规格

  • 相关射频驱动器
    DRFA10Yxx, DDSPAxx, MPDSnCxx
  • 输入阻抗
    50 欧姆
  • 输入偏振
    线性/每个轴90度偏振翻转
  • 分辨率
    332 x 332
  • 上升/下降时间
    1 µs/mm
  • RoHs
    是
  • 传输率
    >95%
  • 电压驻波比
    <1.20:1
  • 射频功率
    <2 W

其他规格

  • 访问时间
    1.5 µs/mm
  • 重量
    60 g
  • 包装
    标准IN PRO 16，紧凑型IN PRO 180

环境条件

  • 工作温度显示
    10到40摄氏度
  • 存储温度
    -40到65摄氏度

总结

  • 产品概述
    DTSXY-400-770是一款由AA Opto Electronic生产的声光偏转器，适用于各种光学应用。其工作波长为770 nm，能够在生物医学领域和光学镊子等应用中发挥重要作用。该设备的扫描角为43 mrad/mrad²，声速为650 m/s，确保高效的光束控制和精准的光学操作。此外，DTSXY-400-770还具备良好的衍射效率，能够满足高要求的应用场景。其结构紧凑，便于集成到各种光学系统中。
