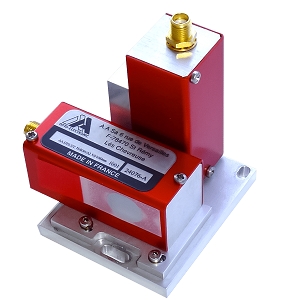

DTSXY-A6-1450声光偏转器实物图(AA Opto Electronic制造)

DTSXY-A6-1450

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

DTSXY-A6-1450是AA Opto Electronic推出的一款声光偏转器,具有40 mrad/mrad²的扫描角,声速为650 m/s,工作波长为1450 nm,射频功率小于2.5 W。该产品适用于光学镊子和生物医学诊断等应用。

DTSXY-A6-1450产品详细说明

产品详情

  • 部件编号
    DTSXY-A6-1450
  • 制造商
    AA Opto Electronic
  • 描述
    1450 nm,TeO2晶体材料声光偏转器,具有50%的衍射效率

应用

  • 应用
    光学镊子,生物医学诊断

光学规格

  • 轴配置
    2轴
  • 扫描角
    40 mrad/mrad²
  • 光圈
    6 x 6 mm²
  • 输出偏振
    线性/每轴90度偏振翻转
  • 偏振
    线性
  • 声学模式
    剪切,离轴
  • 声光材料
    二氧化钽(TeO2)
  • 光谱带
    红外
  • 声速
    650 m/s
  • 工作波长
    1450 nm

电气规格

  • 相关RF驱动器
    DRFA10Yxx,DDSPAxx,MPDSnCxx
  • 输入阻抗
    50欧姆
  • 输入偏振
    线性/每轴90度偏振翻转
  • 分辨率
    138 x 138
  • 上升/下降时间
    1 µs/mm
  • RoHs
  • 传输率
    >95%
  • VSWR
    <1.20:1
  • RF功率
    <2.5 W

其他规格

  • 访问时间
    1.5 µs/mm
  • 重量
    60 g
  • 包装
    标准IN PRO 16,紧凑型IN PRO 180

环境条件

  • 工作温度显示
    10至40摄氏度
  • 存储温度
    -40至65摄氏度

总结

  • 产品概述
    DTSXY-A6-1450是一款由AA Opto Electronic生产的高性能声光偏转器,专为精确的光学控制而设计。其工作波长为1450 nm,适用于多种应用,如光学镊子和生物医学诊断。该产品的特点包括高达50%的衍射效率,2轴配置和40 mrad/mrad²的扫描角,确保了在各种实验条件下的优异性能。此外,DTSXY-A6-1450的声速为650 m/s,具有良好的响应时间和高传输率,适合要求严格的科研和工业应用。
