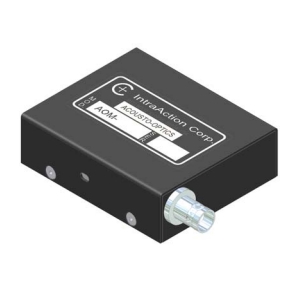

AOM-802AF1声光调制器实物图(IntraAction Corp.制造)

AOM-802AF1

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

AOM-802AF1是IntraAction Corp.推出的一款声光调制器,具有1.8 MHz@1.5 mm / 2.7 MHz@1.0 mm的调制带宽,衍射效率为0.9,上升时间为177至256纳秒,光学波长范围为440至700纳米,RF功率为2瓦特。

AOM-802AF1产品详细说明

产品详情

  • 部件编号
    AOM-802AF1
  • 制造商
    IntraAction Corp.
  • 描述
    自由空间声光调制器/频率变换器,波长范围从440到700 nm

光纤参数

  • 光纤类型
    自由空间

物理特性

  • 尺寸
    22.4 x 74.7 x 62.5 mm

连接与接口

  • RF连接器
    BNC

通用参数

  • 声光材料
    致密矿石玻璃
  • 调制带宽
    1.8 MHz@1.5 mm / 2.7 MHz@1.0 mm
  • 衍射效率
    0.9
  • 分离角度
    12.8 mrad
  • 上升时间
    177到256 ns
  • 应用
    强度调制、光刻、光学频率偏移、激光束偏转、温度偏转
  • 光束直径
    1.0到1.5 mm
  • 光学波长
    440到700 nm
  • 声速
    3.63 mm / µsec
  • 有效孔径
    2 mm
  • RF功率
    2 W
  • 下降时间
    177到265 ns
  • 频率偏移
    ±65到95 MHz
  • 输入阻抗
    50 Ohms
  • 驻波比
    1.25:1
  • 中心频率
    80 MHz

总结

  • 产品概述
    AOM-802AF1是一款高性能的声光调制器,专为需要高调制带宽和优良衍射效率的应用而设计。其波长范围从440到700 nm,适用于多种光电应用,如强度调制、光刻和激光束偏转。该设备的调制带宽高达2.7 MHz,确保了快速响应,适合在现代光电系统中使用。其紧凑的尺寸和高效的RF功率(2W)使其成为实验室和工业环境中的理想选择。无论是在科研还是在实际应用中,AOM-802AF1都能提供卓越的性能,帮助用户实现更高的光学控制和精度。
