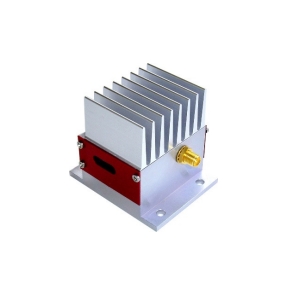

MQ200-A1,5-266.300声光调制器实物图(AA Opto Electronic制造)

MQ200-A1,5-266.300

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

MQ200-A1,5-266.300是AA Opto Electronic推出的一款声光调制器,适用于266到300 nm的光波长。该调制器具有10到40摄氏度的工作温度和-40到65摄氏度的存储温度,调制带宽为14.5 MHz,响应时间范围为33到137纳秒。

MQ200-A1,5-266.300产品详细说明

产品详情

  • 部件编号
    MQ200-A1,5-266.300
  • 制造商
    AA Opto Electronic
  • 描述
    自由空间声光调制器/移位器,波长范围266到300 nm

光纤参数

  • 光纤类型
    自由空间

温度

  • 工作温度
    10到40摄氏度
  • 存储温度
    -40到65摄氏度

物理特性

  • 尺寸
    47 x 60 x 53 mm
  • 重量
    60 g

连接与接口

  • 射频连接器
    SMA, SMA - 母头

通用参数

  • 声光材料
    熔融石英
  • 调制带宽
    14.5 MHz
  • 分离角
    8.9到10 mrad
  • 上升时间
    33到137 ns
  • 应用
    幅度调制,频率移位,脉冲选择
  • 光束直径
    0.3到1.25 mm
  • 光学波长
    266到300 nm
  • 颜色
    紫外线
  • 声速
    5.96µ mm / µsec
  • 有效孔径
    1.5 x 2 mm²
  • 射频功率
    4 W
  • 消光比
    30 dB
  • 下降时间
    33到137 ns
  • 频率偏移
    ±200 MHz
  • 输入阻抗
    50 Ohms
  • 极化
    线性垂直
  • 功率密度
    0.5 W/mm²
  • RoHS
  • VSWR
    1.20:1

总结

  • 产品概述
    MQ200-A1,5-266.300是一款高性能的声光调制器,专为266到300 nm的光波长设计,适用于多种应用场景,包括幅度调制、频率移位和脉冲选择。该产品由AA Opto Electronic制造,具有出色的调制带宽和快速的响应时间,能够满足高要求的光电应用。其工作温度范围为10到40摄氏度,存储温度为-40到65摄氏度,确保在各种环境下的稳定性和可靠性。其紧凑的物理尺寸和轻便的重量,使得该调制器在系统集成中非常方便,是光电行业中不可或缺的设备。
