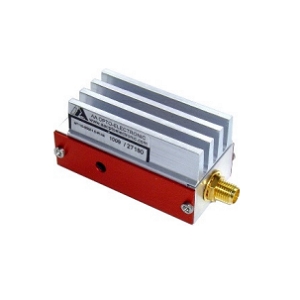

MT110-B50A1.5-IR-Hk声光调制器实物图(AA Opto Electronic制造)

MT110-B50A1.5-IR-Hk

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

MT110-B50A1.5-IR-Hk是AA Opto Electronic推出的一款声光调制器,适用于690到1064 nm波长。其工作温度范围为10到40摄氏度,存储温度范围为-20到50摄氏度,调制带宽为7.8 MHz,升起时间为128到192纳秒,适用于多光子成像系统和受激发射耗尽显微镜等应用。

MT110-B50A1.5-IR-Hk产品详细说明

产品详情

  • 部件编号
    MT110-B50A1.5-IR-Hk
  • 制造商
    AA Opto Electronic
  • 描述
    自由空间声光调制器/移位器,波长范围690到1064 nm

光纤参数

  • 光纤类型
    自由空间

温度

  • 工作温度
    10到40摄氏度
  • 存储温度
    -20到50摄氏度

物理特性

  • 尺寸
    60.1 x 28.7 x 26.5 mm
  • 重量
    50 g

连接与接口

  • RF连接器
    SMA, SMA - 母头

通用参数

  • 声光材料
    二氧化钛 (TeO2)
  • 调制带宽
    7.8 MHz
  • 分离角
    23 mrad
  • 上升时间
    128到192 ns
  • 应用
    受激发射耗尽 (STED) 显微镜,多光子成像系统
  • 光束直径
    0.8到1.2 mm
  • 光学波长
    690到1064 nm
  • 声速
    4.2 mm / µsec
  • 有效孔径
    1.5 x 2 mm²
  • RF功率
    2.2 W
  • 消光比
    33 dB
  • 下降时间
    128到192 ns
  • 频率偏移
    ±85到±135 MHz
  • 输入阻抗
    50 Ohms
  • 极化
    线性
  • 功率密度
    10 W/mm²
  • RoHS
  • VSWR
    1.20:1

总结

  • 产品概述
    MT110-B50A1.5-IR-Hk是一款高性能的声光调制器,专为690到1064 nm波长范围设计。它能够在10到40摄氏度的环境中稳定工作,且具备出色的调制带宽(7.8 MHz)和快速的响应时间(128到192 ns),使其成为多光子成像和受激发射耗尽显微镜等高端光学应用的理想选择。其小巧的尺寸和轻量化设计(仅重50克)使其适合于各种实验环境。此外,该产品符合RoHS标准,确保在安全和环保方面的可靠性。
