823B_波克尔电池驱动器_厂商:Analog Module Inc.-光电之家

823B

Note: Your Quotation Request will be directed to Spectrum Control.

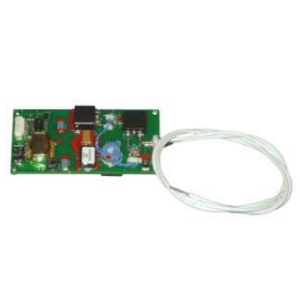

823B是来自Analog Module Inc.的一款固态Pockels电池驱动器,电压幅度为2 kV - 3.2 kV,脉冲宽度为300 ns - 25 μs,重复频率可达30 Hz。该驱动器具有30 ns的上升时间和低于5 ns的抖动,恢复时间为8 ms,延迟时间小于300 ns。它采用固态MOSFET技术,具有良好的抗噪声能力和平滑的输出波形。该驱动器需要12 V的直流供电电压,电流消耗为10 mA - 20 mA,封装紧凑坚固,尺寸为2.59" x 1.32" x 0.60",非常适合医疗和工业应用。

823B产品详细说明

产品详情

  • 部件编号
    823B
  • 制造商
    Analog Module Inc.
  • 描述
    2 kV - 3.2 kV, 固态Pockels电池驱动器,适用于工业应用

应用

  • 应用
    医疗和工业应用

电气规格

  • 输出电压幅度
    2 to 3.2 kV
  • 供电电压(DC)
    12 VDC ±0.5 V
  • 负载电容
    23 pF
  • 输入电压
    12V± 0.5V
  • 延迟时间
    <300 ns
  • 保持时间
    >1 µs
  • 输入电流
    10 to 20 mA
  • 输入阻抗
    66.7 MOhms (负载阻抗)

通用参数

  • 重复频率
    可达<30 Hz
  • 脉冲宽度
    >300 ns到25 µs
  • 上升时间
    <30 ns
  • 输出类型
    推挽式
  • 设计类型
    表面贴装
  • 抖动
    <5 nsec
  • 恢复时间
    <8 ms
  • 技术
    固态MOSFET
  • 备注
    MTBF: >800,000 hrs

物理特性

  • 尺寸
    2.59 x 1.32 x 0.60 英寸
  • 重量
    1 oz

环境条件

  • 工作温度范围
    -40 到 71 摄氏度
  • 存储温度
    -40 到 85 摄氏度

总结

  • 产品概述
    823B是一款高性能的固态Pockels电池驱动器,专为医疗和工业应用设计。其电压幅度可在2 kV至3.2 kV之间调节,适应多种应用需求。该驱动器支持高达30 Hz的重复频率,确保在快速操作中依然保持稳定的输出。823B的上升时间仅为30 ns,抖动小于5 ns,使其在精确控制的应用中表现出色。其设计采用了坚固的表面贴装形式,尺寸仅为2.59" x 1.32" x 0.60",便于集成到各种设备中。此外,823B具有广泛的工作温度范围,能够在严苛的环境条件下稳定工作,是高要求应用的理想选择。
