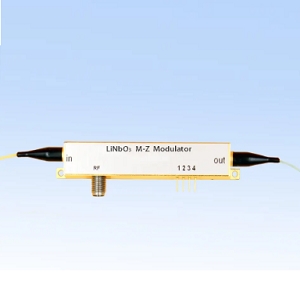

Rof-AM电光强度调制器实物图（Beijing Rofea Optoelectronics制造）

Rof-AM

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

Rof-AM是来自北京Rofea光电的一款锂铌酸（LiNbO3）电光强度调制器，工作波长为1060 nm，带宽为300 MHz，RF半波电压为3 V。该电光强度调制器具有23 dB的开关消光比和13 dB的动态消光比，光学插入损耗为4 dB，光学回损为-45 dB。其RF输入阻抗为50 Ohms，偏置输入阻抗为1 MOhm。Rof-AM采用先进的质子交换技术，适用于脉冲光调制系统和光纤传感系统。

Rof-AM产品详细说明

产品详情

  • 部件编号
    Rof-AM
  • 厂家
    北京Rofea光电
  • 描述
    1060 nm LiNbO3 电光强度调制器，用于传感应用

电气规格

  • 电光（EO）带宽
    300 MHz
  • RF半波（Vpi）电压
    3 to 3.5 V
  • 直流半波（Vpi）电压
    -20 to 20 V（偏置）
  • 工作带宽（-3dB）
    300 MHz
  • RF连接器（输入）
    SMA
  • 直流输入阻抗
    1M Ohms（偏置）
  • 电气回损
    -12 to -10 dB
  • RF输入阻抗
    50 Ohms
  • RF输入功率
    28 dBm
  • 直流消光比
    20 to 23 dB（开关）
  • 直流下的开关消光比
    20 to 23 dB

光学规格

  • 工作波长
    980 to 1150 nm
  • 光学输入功率
    13 mW
  • 插入损耗
    4 to 5 dB
  • 晶体
    锂铌酸（LiNbO3）
  • 光学连接器
    FC/PC, FC/APC
  • 光学消光比
    12 to 13 dB（动态）
  • 光学回损
    -45 to -40 dB
  • 动态消光比
    12 to 13 dB

环境条件

  • 相对湿度
    5 to 90%
  • 工作温度
    0 to 70 摄氏度
  • 存储温度
    -40 to 85 摄氏度

应用

  • 应用
    光纤传感系统, 脉冲光调制系统

光纤参数

  • 输入光纤
    PM光纤 980 nm
  • 输出光纤
    PM光纤 980 nm
  • 类型（光纤耦合）
    光纤耦合

总结

  • 产品概述
    Rof-AM电光强度调制器是一款高性能的设备，专为光纤传感和脉冲光调制系统设计。它采用锂铌酸（LiNbO3）材料，工作波长为1060 nm，具备300 MHz的电光带宽，满足高频调制的需求。此外，其开关消光比高达23 dB，确保信号的清晰度和稳定性。该设备支持多种光学连接器，如FC/PC和FC/APC，便于与现有系统集成。Rof-AM的工作温度范围广，从0到70摄氏度，适合多种环境使用。无论是在科研还是工业应用中，Rof-AM都能提供可靠的性能，是光电领域的一款优质产品。
