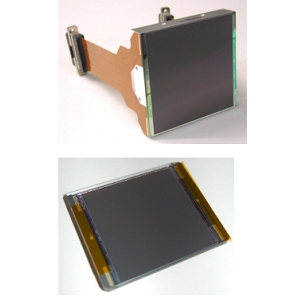

CCD231-84CCD图像传感器实物图（Teledyne e2v制造）

CCD231-84

厂商: Teledyne e2v

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

CCD231-84是Teledyne e2v公司推出的一款高性能CCD图像传感器。该传感器的最高帧率为0.7 fps，像素高达16.8 MP，适用范围广泛，支持多种成像需求。其设计兼顾了高效能与多样性。

CCD231-84产品详细说明

产品详情

部件编号

CCD231-84
制造商

Teledyne e2v
描述

16.8 MP 0.7 fps 可拼接，陶瓷，PGA封装后照式，全帧，帧转移传感器

通用参数

像素 :

16.8 MP
分辨率

4096(H) x 4112(V)
帧率 :

0.7 fps
像素尺寸(H x V)

15 µm x 15 µm
封装

可拼接，CPGA
传感器类型

后照式传感器，全帧传感器，帧转移传感器
帧架构

全帧 (FF)，帧转移 (FT)
色彩

紫外线，红外线
电荷转移效率 :

99.9985 to 99.9995%
窗口材料

碳化硅，氮化铝
有效图像区域

61.4 x 61.7 mm2
数据速率

3 MHz
满井容量

350,000 e- (非反转)
封装尺寸

63 x 69 mm (可拼接), 63.8 x 79.6 mm (PGA)
峰值电荷存储

250,000 to 350,000 e-/pix
像素读出频率 :

500 to 3000 kHz
读出噪声 :

2 to 5 e-
灵敏度

7.5 µV/e-
备注

焦平面高度: 15 mm (可拼接), 3.6 mm (陶瓷-PGA)

温度

工作温度(display)

153 to 323 K
存储温度

143 to 373 K

总结

产品概述

CCD231-84是Teledyne e2v推出的一款高性能CCD图像传感器，具有16.8MP的高像素和0.7 fps的帧率，适用于多种应用场景，如机器视觉、医疗成像以及工业检测。其独特的后照式结构确保了高质量的成像，广泛应用于各个光电领域。此外，该传感器的电荷转移效率高达99.9995%，数据速率可达3MHz，意味着其在高速成像和高解析度成像中的有效性能表现。此款传感器支持宽广的工作温度范围，灵活应对各种环境挑战，确保了使用中的稳定性与可靠性。
