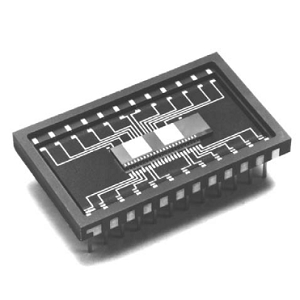

CCD39-01CCD图像传感器实物图(Teledyne e2v制造)

CCD39-01

厂商: Teledyne e2v

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

CCD39-01 是 Teledyne e2v 的一款 CCD 图像传感器,支持高达 100 帧每秒的帧率和 200 至 1100 纳米的光谱范围,适用于天文学和科学成像等多种应用。

CCD39-01产品详细说明

产品详细信息

  • 零件编号
    CCD39-01
  • 制造商
    Teledyne e2v
  • 描述
    0.0064 MP UV-VIS-NIR 背照式框架转移传感器

应用

  • 应用
    天文学、科学成像

通用参数

  • 像素 :
    0.0064 MP
  • 分辨率
    80(H) x 80(V)
  • 帧率 :
    高达 100 fps
  • 光谱范围
    200 to 1100 nm
  • 像素尺寸(H x V)
    24 µm x 24 µm
  • 封装
    DIP / DIL / Thru-Hole
  • 传感器类型
    背照式传感器、框架转移传感器
  • 帧结构
    框架转移 (FT)
  • 色度
    紫外线、可见光、近红外
  • 电荷转移效率 :
    99.9999% (并行), 99.9993 (串行)
  • 填充因子 :
    1
  • 窗口材料
    石英或可移除玻璃
  • 有效图像区域
    1.92 x 1.92 mm2
  • 封装尺寸
    32.89 x 20.07 mm
  • 峰值电荷存储
    200 至 300 ke-/pix
  • 像素读出频率 :
    20 kHz
  • 读出噪声 :
    3 至 4 e-rms
  • 灵敏度
    3 至 6 µV/e-
  • 注意事项
    黑暗信号: 75 至 145 ke-/pix/sec, 7.5 至 14.5 ke-/pix/sec (非均匀性)

温度

  • 工作温度显示
    73 to 323 K
  • 存储温度
    73 to 373 K

总结

  • 产品概述
    Teledyne e2v 的 CCD39-01 是一款高性能的 CCD 图像传感器,其设计专为天文学和科学成像而优化。该传感器的帧率可达到每秒 100 帧,使其能够捕捉快速运动的场景,同时,宽广的光谱响应范围从 200 纳米延伸至 1100 纳米,使其适用于多种光线条件下的应用。它的超高电荷转移效率和小像素尺寸确保了图像的高清晰度和细节。通过这些特性,CCD39-01 成为科研与技术开发中的理想选择,帮助用户获得高质量的成像结果。
