CIR-3-1550-5.5X35-SM1550-1-1-FA

厂商: CSRayzer

下载规格书

Note: Your Quotation Request will be directed to Spectrum Control.

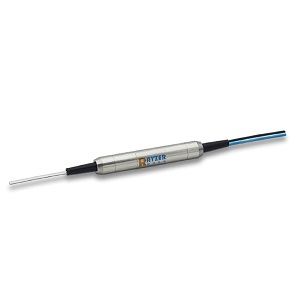

CIR-3-1550-5.5X35-SM1550-1-1-FA是来自CSRayzer的单模光纤环形器，工作波长为1550 nm，输出功率为500 mW，波长范围为±30 nm。该光纤环形器的插入损耗可达0.8 dB，回损超过50 dB，峰值隔离度大于50 dB，最大通道串扰为55 dB。它具有3个端口，最大偏振依赖损耗（PDL）和偏振模色散（PMD）均为0.15 dB，支持FC/APC连接器和直径为0.9mm的松套单模裸纤输出。该光纤环形器的外形尺寸为直径5.5 mm x 长50 mm。

CIR-3-1550-5.5X35-SM1550-1-1-FA产品详细说明

产品详情

部件编号

CIR-3-1550-5.5X35-SM1550-1-1-FA
厂家

CSRayzer
描述

1550 nm 单模光纤环形器

通用参数

插入损耗

<0.8 to 1 dB
类型

偏振保持光学环形器
波长

1310 nm, 1550 nm
端口数量

3 Port
隔离度

>40 dB
连接器

FC/APC
回损

>50 dB
尺寸

5.5 x 50 mm (直径 x 长度)
模式

单模
峰值隔离度

>50 dB

环境条件

工作温度显示

- 5 到 70 摄氏度
存储温度

-40 到 85 摄氏度

光学规格

光学功率

500 mW（功率处理）
中心波长

1310 nm, 1550 nm
串扰

>55 dB
光纤直径

0.9 mm
光纤护套

900 µm, 2 mm
光纤长度

0.8 m, 1 m
光纤类型

单模裸纤
偏振依赖损耗

<0.15 dB
偏振模色散(PMD)

<0.15 ps
功率处理

500 mW
波长精度

±30 nm

总结

产品概述

CIR-3-1550-5.5X35-SM1550-1-1-FA是CSRayzer推出的一款高性能单模光纤环形器，专为光纤通信和激光系统设计。它的工作波长为1550 nm，支持500 mW的光学功率处理，确保在高负载情况下的稳定性和可靠性。这款环形器具有优异的隔离度和低插入损耗，使其在数据中心和光纤传感应用中表现出色。其坚固的设计和优良的环境适应性，确保了在多种工作条件下的可靠运行。无论是在通信网络还是在高精度测量系统中，CIR-3-1550-5.5X35-SM1550-1-1-FA都能提供卓越的性能，是光电行业中不可或缺的设备之一。
