Fiber Coupled Frequency shifter_声光频移器_厂商:CSRayzer-光电之家

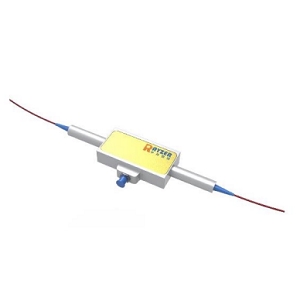

Fiber Coupled Frequency shifter

厂商: CSRayzer

Note: Your Quotation Request will be directed to Spectrum Control.

这款光纤耦合频移器来自CSRayzer,适用于波长为1030 nm、1064 nm、1550 nm和2000 nm的应用。它的平均光功率范围为0.5 W到5 W,超声波速度为4200 m/s。该TeO2声光频移器具有20 MHz、80 MHz、100 MHz、120 MHz、150 MHz和300 MHz的工作频率,以及±40 MHz到±200 MHz的频移范围。其偏振消光比最低为20 dB,最高可达50 dB,VSWR为1.2:1(40 MHz/80 MHz/100 MHz/120 MHz)和1.5:1(150 MHz/200 MHz)。

Fiber Coupled Frequency shifter产品详细说明

产品详情

  • 部件编号
    光纤耦合频移器
  • 制造商
    CSRayzer
  • 描述
    1030/1064/1550/2000 nm TeO2声光频移器

通用参数

  • 光学波长
    1030 nm, 1064 nm, 1550 nm, 2000 nm
  • 光学功率
    0.5 to 5 W
  • 频移
    ±40 to ±200 MHz
  • 声光材料
    二氧化钛(TeO2)
  • 频移类型
    可变
  • 声速
    4200 m/s(声)
  • 消光比
    20 to 55 dB
  • 输入阻抗
    50 Ohms
  • 插入损耗
    1.2 to 3 dB
  • 工作频率
    80 MHz, 100 MHz, 120 MHz, 150 MHz, 20 MHz, 300 MHz
  • 工作温度范围
    -5 to 65 Degree C
  • 峰值功率
    1 to 5 kW
  • 回波损耗
    40 dB
  • 上升/下降时间
    20 to 25 ns
  • 驻波比
    1.20:1, 1.50:1
  • 备注
    射频功率: 1.5 to 2.5 W

光纤参数

  • 光纤类型
    光纤耦合
  • 光纤长度
    1 m, 2 m
  • 光纤模式
    单模, 保持极化

连接与接口

  • 光学连接器
    FC/UPC, FC/APC

环境条件

  • 储存温度
    -20 to 75 Degree C

总结

  • 产品概述
    CSRayzer公司的光纤耦合频移器是一款高性能的声光频移器,适用于多种波长,包括1030 nm、1064 nm、1550 nm和2000 nm。其设计旨在为激光系统和光通信提供可靠的频移解决方案。该频移器的光学功率范围为0.5 W至5 W,具备良好的频移精度和低插入损耗,确保信号的高质量传输。此外,它的多种工作频率和可变频移特性,使其在测量与测试设备及光谱分析中表现出色。无论在工业应用还是科研领域,这款光纤耦合频移器都能满足高标准的要求,成为光电行业中不可或缺的设备之一。
