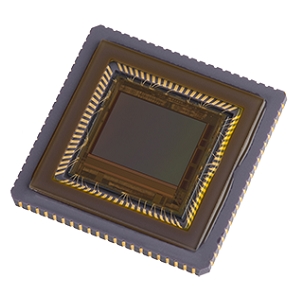

Lince5MCMOS图像传感器实物图(Teledyne e2v制造)

Lince5M

厂商: Teledyne e2v

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

Lince5M是Teledyne e2v推出的一款5.2百万像素CMOS图像传感器,具有2560(H)x 2048(V)像素的分辨率。它采用1英寸光学格式的电子全局快门,帧率高达250fps。该图像传感器的有效像素尺寸为5μm x 5μm,成像面积为12.8 mm x 10.24 mm,动态范围为58 dB,灵敏度为13400 DN 12-bit/(lux sec)。最大信噪比为42 dB,量子效率为63%。该传感器提供单色、RGB Bayer和NIR增强版本,适用于多种高性能成像应用。

Lince5M产品详细说明

产品详情

  • 部件编号
    Lince5M
  • 制造商
    Teledyne e2v
  • 描述
    5.2百万像素CMOS图像传感器,用于生物识别和成像应用

通用参数

  • 分辨率
    2560 (H) x 2048 (V)
  • 百万像素
    5.2 MP
  • 供电电压
    1.8 to 3.3 V
  • 光学格式
    1 英寸
  • 封装类型
    µPGA, CLCC
  • 色彩
    单色, RGB, Bayer, 近红外
  • 快门类型
    电子全局快门
  • 帧率
    高达250帧/秒
  • ADC分辨率
    12位
  • 像素大小
    5 µm x 5 µm
  • 像素
    5.2 MP
  • 动态范围
    58 dB
  • 成像面积
    12.8 mm x 10.24 mm
  • 类型
    数字图像传感器
  • 高清格式
    线性和HDR
  • 灵敏度
    13400 DN 12-bit/(lux sec)
  • 信噪比
    42 dB
  • 功耗
    2 W
  • 备注
    PRNU: 0.5%, DSNU: 50 e-/sec,10DN 12-bit/sec, 填充因子和量子效率: 63%

连接与接口

  • 接口
    LVDS

应用

  • 应用
    高速、高分辨率机器视觉,智能交通系统(ITS),通用检测,高速视频广播,低噪声高动态范围,生物识别和医疗成像
  • 应用类型
    机器视觉

物理特性

  • 封装
    181引脚微型PGA陶瓷,84引脚CLCC

温度

  • 工作温度
    -40至125摄氏度

总结

  • 产品概述
    Lince5M是一款由Teledyne e2v开发的高性能CMOS图像传感器,专为生物识别和成像应用而设计。它的5.2百万像素分辨率和电子全局快门技术,使其能够在高速成像场合中表现出色。该传感器支持高达250帧/秒的帧率,适合各种需要实时处理的应用场景,如机器视觉和智能交通系统。其动态范围达到58 dB,灵敏度高达13400 DN 12-bit/(lux sec),确保在低光环境下也能获得清晰的图像。此外,Lince5M还提供多种色彩模式和封装类型,满足不同应用的需求,成为高分辨率成像的理想选择。
