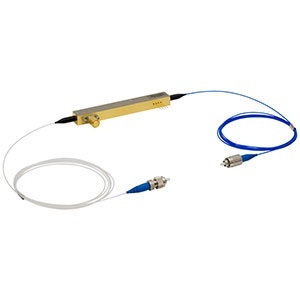

LNLVL-IM-Z电光强度调制器实物图（Thorlabs Inc制造）

LNLVL-IM-Z

厂商: Thorlabs Inc

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

LNLVL-IM-Z 是 Thorlabs Inc 生产的一款电光强度调制器，具有高达40 GHz的电光带宽，适用于1525 nm至1605 nm的波长范围。该设备的 RF 半波电压范围为2.2至6 V，DC 半波电压范围为9至11 V（1 kHz偏置）。其光学输入功率可达100 mW（特殊模式）和10 mW（普通模式），并具备良好的光学特性。

LNLVL-IM-Z产品详细说明

产品详情

部件编号

LNLVL-IM-Z
制造商

Thorlabs Inc
描述

Z-Cut, FC/PC连接器, 操作频率高达40 GHz, 1525 nm - 1605 nm

电气规格

电光(EO)带宽

DC到40 GHz
RF半波(Vpi)电压

2.2到6 V
DC半波(Vpi)电压

9到11 V@1 kHz(偏置)
RF连接器(输入)

2.92 mm, 2.92 mm - 母头
反射系数(|S11|)

-12到-6 dB
RF输入功率

24 dBm
工作频率范围

10 GHz
DC偏置电压(Vpi) (@ 1 kHz)

9到11 V
S11 (25到40 GHz)

-8到-6 dB
S11 (DC到25 GHz)

-12到-10 dB

光学规格

工作波长

1525到1605 nm
光学输入功率

100 mW (特殊模式), 10 mW (普通模式)
插入损耗

4.5到5.5 dB
晶体

铌酸锂(LiNbO3)
晶体取向

Z-Cut
光学连接器

FC/PC
光学消光比

20 dB
光学回损

40 dB

环境条件

工作温度

0到70摄氏度
存储温度

-40到85摄氏度

光纤参数

输入光纤

保持偏振(PANDA)
输出光纤

单模(SMF-28)
光纤护套

(直径) 900 µm
光纤引出长度

1.5 m
类型(光纤耦合)

光纤耦合

总结

产品概述

LNLVL-IM-Z 是一款由 Thorlabs Inc 生产的高性能电光强度调制器，适用于各种光电应用，尤其是在光通信和激光调制领域。它的电光带宽高达40 GHz，工作波长范围在1525 nm至1605 nm之间，能够满足现代高速度信号处理的需求。该设备具有良好的电气和光学性能， RF 输入功率高达24 dBm，确保在复杂条件下的稳定工作。此外，它的插入损耗低至4.5到5.5 dB，并具备出色的光学消光比和回损特性，使其成为光电行业中的理想选择。无论是在实验室研究还是工业应用中，LNLVL-IM-Z 都能提供可靠的性能和灵活的应用方案。

技术文档

规格书
点击下载规格书
