  4. LNX1040F

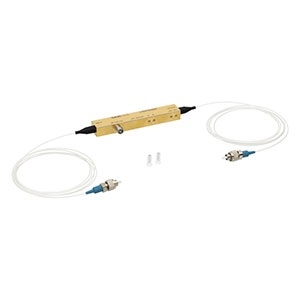

LNX1040F电光强度调制器实物图（Thorlabs Inc制造）

LNX1040F

厂商: Thorlabs Inc
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

LNX1040F是Thorlabs Inc推出的一款电光强度调制器，适用于1030 nm至1090 nm波长范围，具有高达40 GHz的工作频率。该设备不仅广泛应用于量子光学和模拟调制，还适用于高速电信和脉冲生成等领域。

LNX1040F产品详细说明

产品详情

  • 部件编号
    LNX1040F
  • 制造商
    Thorlabs Inc
  • 描述
    40 GHz强度调制器，X切，FC/PC连接器，1030 nm - 1090 nm

电气规格

  • 电光（EO）带宽
    30到35 GHz
  • 射频半波（Vpi）电压
    3.9到4.2 V@1 GHz
  • 直流半波（Vpi）电压
    6到7 V@1 GHz（偏置）
  • 射频连接器（输入）
    1.85 mm (V)，1.85 mm (V) - 母头
  • 反射系数（|S11|）
    -7 dB
  • 射频输入功率
    25 dBm
  • 工作频率范围
    直流到40 GHz
  • 直流偏置电压（Vpi）（@ 1 kHz）
    6到7 V
  • 直流端口输入阻抗
    1 MOhm
  • S11（高达40 GHz）
    -7 dB

光学规格

  • 工作波长
    1030到1090 nm
  • 光输入功率
    350 mW
  • 插入损耗
    4.5到5 dB
  • 晶体
    锂铌酸盐（LiNbO3）
  • 晶体取向
    X切
  • 光连接器
    FC/PC
  • 光学消光比
    20 dB
  • 光学回损
    30到40 dB
  • 啁啾
    -0.1到0.1

环境条件

  • 工作温度
    10到60摄氏度
  • 储存温度
    -40到85摄氏度

应用

  • 应用
    量子光学，模拟调制高达40 GHz，光纤射频（RFOF）和微波光子学，高速电信，YDFA脉冲生成，测试和测量

光纤参数

  • 光纤护套
    （直径）900 µm
  • 光纤引出长度
    >0.7到1.3 m
  • 光纤模式
    PM98-U40D-H（PANDA偏振保持）
  • 类型（光纤耦合）
    光纤耦合

总结

  • 产品概述
    LNX1040F是Thorlabs Inc推出的一款高性能电光强度调制器，适用于量子光学、模拟调制及高速电信等领域。其工作波长范围为1030 nm至1090 nm，具有高达40 GHz的工作频率，能够满足高速数据传输的需求。该调制器的电光带宽高达35 GHz，确保在各种应用中提供优良的信号质量。此外，LNX1040F还具备良好的环境适应性，能够在10到60摄氏度的工作温度范围内稳定运行。无论是在科研实验还是工业应用中，LNX1040F都能提供可靠的性能，是光电行业中不可或缺的设备。
