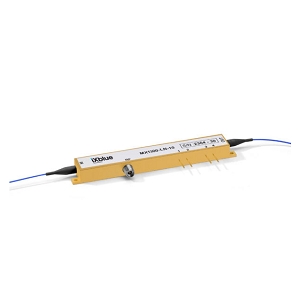

MX1300-LN-10-PD-P-P-FA-FA电光强度调制器实物图(iXblue Photonics制造)

MX1300-LN-10-PD-P-P-FA-FA

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

MX1300-LN-10-PD-P-P-FA-FA是iXblue Photonics推出的一款电光强度调制器,具有10到12 GHz的电光带宽,RF半波电压在4到5.7 V之间,DC半波电压为5.5到6 V,RF输入功率为28 dBm,工作波长范围为1270到1330 nm。

MX1300-LN-10-PD-P-P-FA-FA产品详细说明

产品详情

  • 部件编号
    MX1300-LN-10-PD-P-P-FA-FA
  • 制造商
    iXblue Photonics
  • 描述
    1310 nm O波段10 GHz强度调制器

电气规格

  • 电光(EO)带宽
    10到12 GHz
  • RF半波(Vpi)电压
    4到5.7 V
  • DC半波(Vpi)电压
    5.5到6 V
  • RF连接器(输入)
    K型, SMA
  • DC输入阻抗
    1 MOhms
  • 电气回损
    -15到-10 dB
  • RF输入阻抗
    50 Ohms
  • RF输入功率
    28 dBm
  • DC消光比
    20到22 dB
  • 波动
    0.5到1 dB

光学规格

  • 工作波长
    1270到1330 nm
  • 光输入功率
    13 mW
  • 插入损耗
    3.5到4.5 dB
  • 晶体
    铌酸锂(LiNbO3)
  • 晶体取向
    X-Cut, Y-Cut
  • 光连接器
    FC/APC
  • 光回损
    -45到-40 dB
  • 涡旋
    -0.1到0.1

环境条件

  • 工作温度
    0到70摄氏度
  • 存储温度
    -40到85摄氏度

应用

  • 应用
    支持NRZ-56 Gb/s - PAM4-32 Gbaud, 一般用途强度调制, 测试和测量

光纤参数

  • 类型(光纤耦合)
    光纤耦合

总结

  • 产品概述
    MX1300-LN-10-PD-P-P-FA-FA是iXblue Photonics推出的一款高性能电光强度调制器,适用于各种光电应用。该产品的工作波长范围为1270到1330 nm,支持高达10到12 GHz的电光带宽,确保能够满足现代通信系统的需求。它的RF输入功率高达28 dBm,能够有效处理高强度信号。同时,该调制器的环境适应性也相当出色,工作温度范围为0到70摄氏度,存储温度范围为-40到85摄氏度,使其在多种环境下均能稳定运行。无论是在一般用途的强度调制,还是在高端的测试和测量应用中,MX1300-LN-10-PD-P-P-FA-FA都能提供卓越的性能,是光电行业中的一款理想选择。
