  4. MXAN-LN-40-PD-P-P-FA-FA

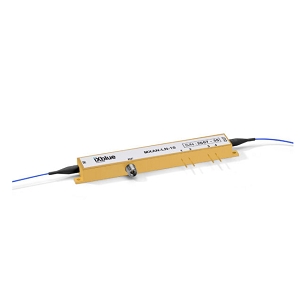

MXAN-LN-40-PD-P-P-FA-FA电光强度调制器实物图（iXblue Photonics制造）

MXAN-LN-40-PD-P-P-FA-FA

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

MXAN-LN-40-PD-P-P-FA-FA是iXblue Photonics推出的一款电光强度调制器，工作波长为1530到1625 nm，电光带宽为28到30 GHz，适用于多种高频应用。该调制器具有优良的插入损耗和光学回损性能，广泛应用于无线光纤、天线远程、微波和雷达链接等领域。

MXAN-LN-40-PD-P-P-FA-FA产品详细说明

产品详情

  • 部件编号
    MXAN-LN-40-PD-P-P-FA-FA
  • 制造商
    iXblue Photonics
  • 描述
    1550 nm带40 GHz模拟强度调制器

电气规格

  • 电光(EO)带宽
    28 to 30 GHz
  • RF半波(Vpi)电压
    5 to 8 V
  • DC半波(Vpi)电压
    6.5 to 7 V
  • RF连接器(输入)
    1.85 mm (V)
  • DC输入阻抗
    1 MOhms
  • 电气回损
    -12 to -10 dB
  • RF输入阻抗
    50 Ohms
  • RF输入功率
    28 dBm
  • DC消光比
    20 to 25 dB
  • 波动
    0.5 to 1 dB

光学规格

  • 工作波长
    1530 to 1625 nm
  • 光学输入功率
    13 mW
  • 插入损耗
    3.5 to 4.5 dB
  • 晶体
    铌酸锂(LiNbO3)
  • 晶体取向
    X-Cut, Y-Cut
  • 光学连接器
    FC/APC
  • 光学回损
    -45 to -40 dB
  • 啁啾
    -0.1 to 0.1

环境条件

  • 工作温度
    0 to 70 Degree C
  • 存储温度
    -40 to 85 Degree C

应用

  • 应用
    无线光纤，天线远程，微波和雷达链接，空间和国防系统

光纤参数

  • 类型(光纤耦合)
    光纤耦合

总结

  • 产品概述
    MXAN-LN-40-PD-P-P-FA-FA是iXblue Photonics推出的一款高性能电光强度调制器，适合于需要高频率和高精度的应用。它的工作波长范围为1530到1625 nm，电光带宽在28到30 GHz之间，能够满足现代通信系统的需求。该调制器的插入损耗低，具有良好的电气回损和消光比，确保信号的高质量传输。无论是用于无线光纤、天线远程还是微波和雷达链接，该设备都表现出色，是高科技领域不可或缺的组件。
