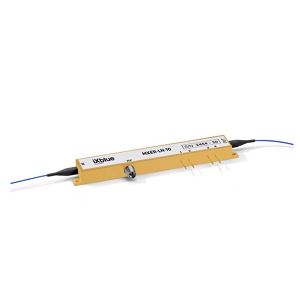

MXER-LN-10-PD-P-P-FA-FA-40dB电光强度调制器实物图（iXblue Photonics制造）

MXER-LN-10-PD-P-P-FA-FA-40dB

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

MXER-LN-10-PD-P-P-FA-FA-40dB是一款工作波长为1550 nm的电光强度调制器，具有10 GHz的电光带宽和高达28 dBm的射频输入功率。该产品的设计旨在满足高性能光通信系统的需求，适用于脉冲生成、载波抑制及光纤传感器等应用。

MXER-LN-10-PD-P-P-FA-FA-40dB产品详细说明

产品详情

  • 部件编号
    MXER-LN-10-PD-P-P-FA-FA-40dB
  • 制造商
    iXblue Photonics
  • 描述
    1550 nm波段和10 GHz非常高消光比的锂钽酸盐强度调制器

电气规格

  • 电光（EO）带宽
    10 to 12 GHz
  • 射频半波（Vpi）电压
    5.5 to 7 V
  • 直流半波（Vpi）电压
    6.5 to 7 V
  • 上升/下降时间
    30 to 35 ps
  • 射频连接器（输入）
    K型，SMA
  • 直流输入阻抗
    1 MOhms
  • 电气回波损耗
    -12 to -10 dB
  • 射频输入阻抗
    50 Ohms
  • 射频输入功率
    28 dBm
  • 直流消光比
    30 to 40 dB
  • 波动
    0.5 to 1 dB

光学规格

  • 工作波长
    1530 to 1625 nm
  • 光学输入功率
    13 mW
  • 插入损耗
    3.5 to 5 dB
  • 晶体
    锂钽酸盐（LiNbO3）
  • 晶体方向
    X-Cut, Y-Cut
  • 光学连接器
    FC/APC
  • 光学回波损耗
    -45 to -40 dB
  • 涡旋
    -0.1 to 0.1

环境条件

  • 工作温度
    0 to 70 摄氏度
  • 存储温度
    -40 to 85 摄氏度

应用

  • 应用
    脉冲生成/选择，载波抑制，光纤传感器，脉冲应用

光纤参数

  • 类型（光纤耦合）
    光纤耦合

总结

  • 产品概述
    MXER-LN-10-PD-P-P-FA-FA-40dB是一款高性能的电光强度调制器，适合于各种光通信应用。它的工作波长范围在1530至1625 nm之间，电光带宽可达10至12 GHz，确保了在高速数据传输中的有效性和稳定性。此外，该设备还具有优异的消光比和低插入损耗，能够在复杂的光纤传感器系统中提供可靠的性能。无论是在脉冲生成、载波抑制还是其他光学应用中，MXER-LN-10-PD-P-P-FA-FA-40dB都能满足高标准的需求，是光电行业中不可或缺的设备。
