  4. NIR-MX-LN-10-PD-P-P-FA-FA-30dB

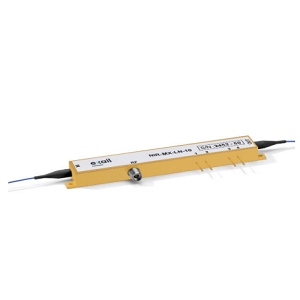

NIR-MX-LN-10-PD-P-P-FA-FA-30dB电光强度调制器实物图（iXblue Photonics制造）

NIR-MX-LN-10-PD-P-P-FA-FA-30dB

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

NIR-MX-LN-10-PD-P-P-FA-FA-30dB是iXblue Photonics推出的一款电光强度调制器，工作波长范围为980到1150 nm，具有10到12 GHz的电光带宽，适用于多种应用场景。

NIR-MX-LN-10-PD-P-P-FA-FA-30dB产品详细说明

产品细节

  • 部件编号
    NIR-MX-LN-10-PD-P-P-FA-FA-30dB
  • 制造商
    iXblue Photonics
  • 描述
    1000 nm波段强度调制器

电气规格

  • 电光(EO)带宽
    10 to 12 GHz
  • 射频半波(Vpi)电压
    3.5 to 5.5 V
  • 直流半波(Vpi)电压
    4.5 to 5 V
  • 射频连接器(输入)
    K型，SMA
  • 直流输入阻抗
    1 MOhms
  • 电气回波损耗
    -12 to -10 dB
  • 射频输入阻抗
    50 Ohms
  • 射频输入功率
    28 dBm
  • 直流消光比
    20 to 30 dB
  • 波动
    0.5 to 1 dB

光学规格

  • 工作波长
    980 to 1150 nm
  • 光输入功率
    13.9 mW
  • 插入损耗
    3.5 to 4.5 dB
  • 晶体
    铌酸锂(LiNbO3)
  • 偏振消光比
    20 dB
  • 晶体取向
    X-Cut, Y-Cut
  • 光连接器
    FC/APC
  • 光消光比
    20 dB
  • 高偏振消光比
    25 to 30 dB
  • 光回波损耗
    -45 to -40 dB
  • 啁啾
    -0.1 to 0.1

环境条件

  • 工作温度
    0 to 70摄氏度
  • 存储温度
    -40 to 85摄氏度

应用

  • 应用
    脉冲生成/提取，载波抑制，光纤传感器，脉冲应用，模拟传输

光纤参数

  • 类型(光纤耦合)
    光纤耦合

总结

  • 产品概述
    NIR-MX-LN-10-PD-P-P-FA-FA-30dB是由iXblue Photonics推出的一款高性能电光强度调制器，广泛应用于光纤传感器、脉冲生成和模拟传输等领域。该产品具有10到12 GHz的电光带宽，适合在980到1150 nm的波长范围内工作。其电气和光学规格均表现出色，包括高达30 dB的直流消光比和良好的插入损耗特性。该调制器的设计充分考虑了环境适应性，能够在0到70摄氏度的工作温度范围内稳定运行。无论是在科研还是工业应用中，NIR-MX-LN-10-PD-P-P-FA-FA-30dB都能提供高效、可靠的解决方案。
