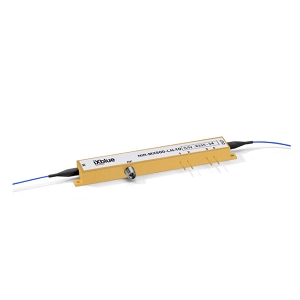

NIR-MX800-LN-20-00-P-P-FA-FA电光强度调制器实物图(iXblue Photonics制造)

NIR-MX800-LN-20-00-P-P-FA-FA

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

NIR-MX800-LN-20-00-P-P-FA-FA是一款来自iXblue Photonics的电光强度调制器,工作波长为780到850 nm,电光带宽为20到25 GHz,RF半波电压为3.5到4.5 V@50 kHz,DC半波电压为3.9到4.5 V,RF输入功率为28 dBm。

NIR-MX800-LN-20-00-P-P-FA-FA产品详细说明

产品详情

  • 部件编号
    NIR-MX800-LN-20-00-P-P-FA-FA
  • 制造商
    iXblue Photonics
  • 描述
    800 nm带宽20 GHz强度调制器

电气规格

  • 电光(EO)带宽
    20到25 GHz
  • RF半波(Vpi)电压
    3.5到4.5 V@50 kHz
  • DC半波(Vpi)电压
    3.9到4.5 V
  • RF连接器(输入)
    K型,SMA
  • DC输入阻抗
    1 MOhms
  • 电气回波损耗
    -13到-10 dB
  • RF输入阻抗
    50 Ohms
  • RF输入功率
    28 dBm
  • DC消光比
    20到22 dB
  • 波动
    0.5到1 dB

光学规格

  • 工作波长
    780到850 nm
  • 光输入功率
    11.46 mW
  • 插入损耗
    4.5到5.5 dB
  • 晶体
    铌酸锂(LiNbO3)
  • 晶体方向
    X切,Y切
  • 光连接器
    FC/APC
  • 啁啾
    -0.1到0.1

环境条件

  • 工作温度
    0到70摄氏度
  • 储存温度
    -40到85摄氏度

应用

  • 应用
    量子光学,850 nm 100 GbE测试,脉冲生成/选择

光纤参数

  • 类型(光纤耦合)
    光纤耦合

总结

  • 产品概述
    NIR-MX800-LN-20-00-P-P-FA-FA是一款高性能的电光强度调制器,适用于多种应用场景,包括量子光学和高速网络测试。它支持的工作波长范围为780到850 nm,具有20到25 GHz的电光带宽,确保高效的数据传输和信号处理。该调制器的RF输入功率可达28 dBm,适合在要求高性能的环境中使用。无论是在实验室还是工业应用中,NIR-MX800-LN-20-00-P-P-FA-FA都能提供可靠的性能,满足现代光电技术的需求。
