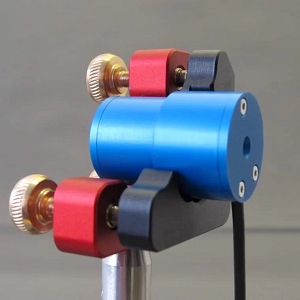

EOM-02-10-V电光相位调制器实物图(Photonics Technologies制造)

EOM-02-10-V

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

EOM-02-10-V是来自Photonics Technologies的电光相位调制器,工作波长范围为650至1000 nm,适用于多种光电应用。

EOM-02-10-V产品详细说明

产品详情

  • 部件编号
    EOM-02-10-V
  • 制造商
    Photonics Technologies
  • 描述
    10 MHz电光相位调制器

电气规格

  • 频率响应
    0.4至150 MHz
  • 共振时阻抗
    50 Ohms
  • 输入/输出阻抗
    50 Ohms
  • 输入电压
    1 V
  • 最大输出电压
    10 V

光学规格

  • 孔径直径
    3 mm
  • 增益范围
    20 dB
  • 调制频率
    10 MHz
  • 调制器长度
    35 mm
  • 共振时SWR
    <1.1:1
  • 工作波长
    650至1000 nm
  • 晶体
    铌酸锂(LiNbO3),掺镁氧化铌酸锂(MgO:LiNbO3)
  • 晶体平整度
    λ/10

光纤参数

  • 类型(光纤耦合)

连接与接口

  • 射频连接器(输入)
    BNC

物理属性

  • 直径(mm)
    25.4 mm(1英寸)
  • 尺寸
    67 x 204 x 180 mm(高 x 宽 x 长)
  • 重量
    1.6 kg

通用参数

  • 电源
    240 VAC(最大功率50 VA)

总结

  • 产品概述
    EOM-02-10-V电光相位调制器是一款高性能的设备,专为满足现代光通信和激光调制需求而设计。其工作波长范围广泛,从650 nm到1000 nm,适用于多种应用场景,包括光通信系统和光谱分析。该设备的调制频率高达10 MHz,确保了快速和精确的信号调制。其设计考虑了低插入损耗和轻量化,方便安装和使用。通过光纤耦合功能,EOM-02-10-V能够与多种光纤系统兼容,提供灵活的应用解决方案。无论是在研究实验室还是工业环境中,这款电光相位调制器都能提供卓越的性能,帮助用户实现高效的光电信号处理。
