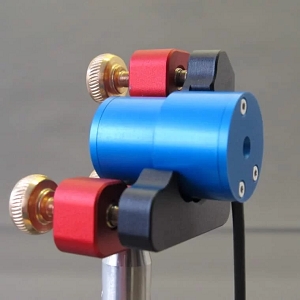

EOM-02-20-V电光相位调制器实物图(Photonics Technologies制造)

EOM-02-20-V

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

EOM-02-20-V是Photonics Technologies推出的一款电光相位调制器,工作波长范围为650至1000 nm。该产品具有出色的频率响应和增益范围,非常适合各种光电应用。

EOM-02-20-V产品详细说明

产品细节

  • 部件编号
    EOM-02-20-V
  • 制造商
    Photonics Technologies
  • 描述
    20 MHz电光相位调制器

电气规格

  • 频率响应
    0.4到150 MHz
  • 共振阻抗
    50 Ohms
  • 输入/输出阻抗
    50 Ohms
  • 输入电压
    1 V
  • 最大输出电压
    10 V

光学规格

  • 光圈直径
    3 mm
  • 增益范围
    20 dB
  • 调制频率
    20 MHz
  • 调制器长度
    35 mm
  • 共振时SWR
    <1.1:1
  • 工作波长
    650到1000 nm
  • 晶体
    铌酸锂 (LiNbO3),掺镁铌酸锂 (MgO:LiNbO3)
  • 晶体平整度
    λ/10

光纤参数

  • 类型(光纤耦合)

连接与接口

  • RF连接器(输入)
    BNC

物理特性

  • 直径(mm)
    25.4 mm (1 Inch)
  • 尺寸
    67 x 204 x 180 mm (高 x 宽 x 长)
  • 重量
    1.6 kg

通用参数

  • 电源
    240 VAC (最大功率 50 VA)

总结

  • 产品概述
    EOM-02-20-V电光相位调制器是Photonics Technologies推出的一款高性能设备,适用于各种光电应用。它的工作波长范围为650至1000 nm,频率响应高达150 MHz,能够满足严苛的调制要求。该调制器具备优越的增益范围和低插入损耗,保证信号质量和系统的稳定性。其紧凑的设计和轻量化的特性使其在实际应用中更加灵活,适合于光通信、激光调制及信号处理等领域。无论是在实验室环境还是工业应用中,EOM-02-20-V都能提供可靠的性能,是光电技术领域的理想选择。
