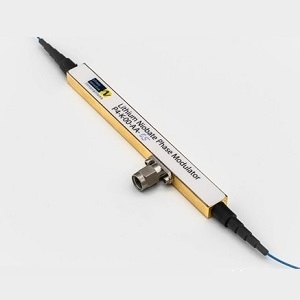

LITHIUM NIOBATE PHASE MODULATORS电光相位调制器实物图（Phase Sensitive Innovations制造）

LITHIUM NIOBATE PHASE MODULATORS

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

这款锂铌酸电光相位调制器适用于C波段，具有4V和6V的半波电压（在10 GHz时），8V（在40 GHz时）和14V（在100 GHz时）。其光学插入损耗为2 dB或4 dB，射频回损为10 dB。这款电光相位调制器采用Ti扩散光波导技术，支持FC/PC、FC/APC或其他光纤终端，适合用于射频边带生成、光学相位控制以及被动射频检测和成像应用。

LITHIUM NIOBATE PHASE MODULATORS产品详细说明

产品详情

  • 部件编号
    锂铌酸相位调制器
  • 制造商
    Phase Sensitive Innovations
  • 描述
    用于被动射频检测应用的LiNbO3电光相位调制器

电气规格

  • 射频半波（Vpi）电压
    4至14 V
  • 射频回损
    10 dB
  • 射频V(pi) @ 40 GHz
    8 V
  • 射频电压（Vpi）@10 GHz
    4 V
  • 射频电压（Vpi）@100 GHz
    14 V
  • 电光（EO）带宽
    0至100 GHz

光学规格

  • 插入损耗
    4 dB（光学）
  • 工作波长
    1530至1565 nm（C波段）
  • 晶体
    锂铌酸（LiNbO3）
  • 光学输入功率
    500 mW

光纤参数

  • 输出光纤
    保持偏振
  • 光纤类型
    Panda光纤
  • 输入光纤
    保持偏振
  • 类型（光纤耦合）
    是

连接与接口

  • 光学连接器
    FC/PC, FC/APC
  • 射频连接器（输入）
    1.0 mm

物理特性

  • 尺寸
    8.5 x 134 x 13.5 mm

应用

  • 应用
    射频边带生成，光学相位控制，被动射频检测和成像

总结

  • 产品概述
    锂铌酸相位调制器是一款高性能的电光设备，专为被动射频检测应用而设计。它能够在多个频率下工作，提供优异的相位调制性能，适合现代通信和成像系统。该设备采用了锂铌酸晶体，具有低插入损耗和高带宽特性，确保在复杂环境下的稳定性和可靠性。其紧凑的设计使其易于集成到各种光电系统中，是研究和工业应用的理想选择。无论是在射频边带生成还是光学相位控制方面，这款相位调制器都展现了卓越的性能和灵活性。
