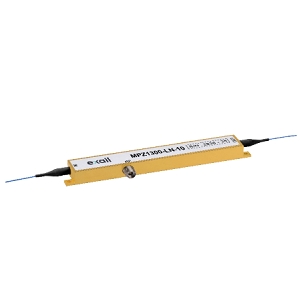

MPZ1300-LN-10-00-P-P-FA-FA电光相位调制器实物图(iXblue Photonics制造)

MPZ1300-LN-10-00-P-P-FA-FA

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

MPZ1300-LN-10-00-P-P-FA-FA 是一款高性能的光电相位调制器,具有广泛的应用范围,适用于光通信领域。其工作波长为1310 nm,支持高达10 GHz的相位调制,适合用于激光组合、干涉测量、频率移动及量子密钥分配等高数据率的电信应用。

MPZ1300-LN-10-00-P-P-FA-FA产品详细说明

产品详情

  • 部件编号
    MPZ1300-LN-10-00-P-P-FA-FA
  • 制造商
    iXblue Photonics
  • 描述
    1310 nm O波段 10 GHz 相位调制器 DC耦合选项相位调制器

电气规格

  • RF半波(Vpi)电压
    3.3到5.5 V
  • 电气回波损耗
    -14到-10 dB
  • 输入偏置电压
    -15到15 V
  • RF输入功率
    28 dBm
  • DC输入阻抗
    1 MOhms
  • RF输入阻抗
    50 Ohms
  • 波动
    0.5到1 dB
  • DC半波(Vpi)电压
    3.3到6 V
  • RF电压(Vpi)@10 GHz
    4.5到5.5 V
  • 可用电光带宽
    20 GHz
  • Vp RF @50 kHz
    3.3到4 V
  • 电光(EO)带宽
    10到12 GHz

光学规格

  • 光学回波损耗
    -45到-40 dB
  • 波导工艺
    Ti扩散
  • 插入损耗
    2.5到3.5 dB
  • 工作波长
    1270到1350 nm
  • 晶体
    铌酸锂(LiNbO3)
  • 晶体取向
    Z-Cut, Y-Prop
  • 光学输入功率
    12到20 dBm

环境条件

  • 工作温度显示
    0到70摄氏度
  • 存储温度
    -40到85摄氏度

光纤参数

  • 输出光纤
    偏振保持
  • 输入光纤
    偏振保持
  • 类型(光纤耦合)

连接和接口

  • 光学连接器
    FC/APC

应用

  • 应用
    边带生成、激光组合、干涉测量、频率移动/扩展、量子密钥分配(QKD)、庞德-德雷弗-霍尔锁定(PDH)、高速数据率电信

总结

  • 产品概述
    MPZ1300-LN-10-00-P-P-FA-FA 是 iXblue Photonics 推出的一款高性能光电相位调制器,专为满足现代光通信的需求而设计。其工作波长在1310 nm范围内,并具备10 GHz的相位调制能力。这款设备不仅适用于边带生成和激光组合,还可以广泛应用于干涉测量、频率移动和量子密钥分配等领域。其电气和光学性能优越,电气回波损耗低,插入损耗可控,确保了信号的高质量传输。MPZ1300-LN-10-00-P-P-FA-FA 采用偏振保持光纤,具备良好的兼容性和稳定性,适合各种高数据率电信应用。无论是在科研还是工业应用中,这款相位调制器都能提供可靠的解决方案。
