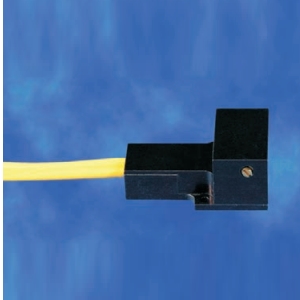

BB-600-11-1300/1550-9/125-S-50-XX-1-0.5-ND光纤衰减器实物图(OZ Optics Ltd.制造)

BB-600-11-1300/1550-9/125-S-50-XX-1-0.5-ND

厂商: OZ Optics Ltd.

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

BB-600-11-1300/1550-9/125-S-50-XX-1-0.5-ND是OZ Optics Ltd.推出的一款光纤衰减器,具有波长依赖损耗0.15到0.4 dB,衰减高达40 dB,插入损耗小于0.8到1.5 dB,回波损耗为50 dB,工作波长为1300 nm和1550 nm。

BB-600-11-1300/1550-9/125-S-50-XX-1-0.5-ND产品详细说明

产品详情

  • 部件编号
    BB-600-11-1300/1550-9/125-S-50-XX-1-0.5-ND
  • 厂家
    OZ Optics Ltd.
  • 描述
    反射器式可变衰减器,适用于1300/1550nm,配备0.5m长、900微米外径的未终止单模光纤,返回损耗50dB。ND:中性密度滤光片版本

通用参数

  • 波长依赖损耗
    0.15到0.4 dB

应用

  • 应用
    光功率均衡和控制,适用于WDM和多通道光放大网络、通信、CATV、局域网、测试和测量、接收器衰减

光纤参数

  • 光纤直径
    9/125 µm
  • 光纤长度
    0.5 m
  • 光纤模式
    单模

环境条件

  • 工作温度显示
    -40到85摄氏度

电气规格

  • 衰减器类型
    可变光衰减器
  • 背反射
    40 dB, 50 dB, 60 dB
  • 衰减
    高达40 dB
  • 插入损耗
    <0.8到1.5 dB
  • 返回损耗
    50 dB
  • 功率处理能力
    高达50 mW
  • 波动
    0.3 dB(所有衰减范围内的峰值到峰值波动)
  • 子类别
    中性密度滤光片衰减器

光学规格

  • 工作波长
    1300 nm, 1550 nm
  • 光学输入功率
    高达50 mW

总结

  • 产品概述
    BB-600-11-1300/1550-9/125-S-50-XX-1-0.5-ND是一款来自OZ Optics Ltd.的高性能光纤衰减器,专为满足现代光电应用的需求而设计。该衰减器支持1300nm和1550nm波长,具有出色的波长依赖损耗特性,确保在不同的工作条件下都能提供稳定的性能。其高达40 dB的衰减能力,使其在光功率均衡、功率控制等应用中表现优异,适合用于WDM和多通道光放大网络。此外,BB-600-11-1300/1550-9/125-S-50-XX-1-0.5-ND的插入损耗低于1.5 dB,确保信号传输的高效性。该产品的工作温度范围广泛,从-40到85摄氏度,适应各种环境条件,是通信、CATV、局域网及测试和测量等领域的理想选择。
