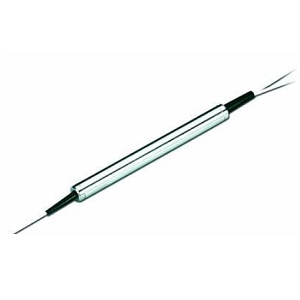

OCPM光纤光路分配器实物图(AGILTRON制造)

OCPM

厂商: AGILTRON

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

AGILTRON的OCPM是一款光纤光路分配器,具有插入损耗0.8到1 dB,工作波长为1310 nm和1530到1565 nm(C波段和L波段),隔离度为38到45 dB,回波损耗大于50 dB,光功率处理能力为500 mW。更多详细信息请见下文。

OCPM产品详细说明

产品详情

  • 部件编号
    OCPM
  • 制造商
    AGILTRON
  • 描述
    PM光纤光路分配器 1310nm & 1550nm

通用参数

  • 插入损耗
    0.8到1 dB
  • 类型
    保持偏振光学分配器
  • 波长
    1310 nm, 1530到1565 nm (C波段, L波段)
  • 端口数量
    3个端口
  • 隔离度
    38到45 dB
  • 连接器
    FC/PC, FC/APC, SC/PC, SC/APC, ST/PC, LC/PC, LC/APC, LC/UPC
  • 回波损耗
    >50 dB
  • 尺寸
    5.5 x 34 mm (直径 x 长度)
  • 方向性
    >50 dB
  • 消光比
    18到22 dB
  • 等级
    标准
  • 模式
    保持偏振
  • 拉伸负荷
    5 N
  • 备注
    阶段:单,双

环境条件

  • 工作温度范围
    0到75摄氏度
  • 存储温度
    -40到85摄氏度

应用

  • 应用
    光纤放大器,城域网,光纤传感器,色散补偿,测试与测量,仪器

光学规格

  • 光功率
    500 mW(功率处理能力)
  • 光纤长度
    >1 m
  • 光纤类型
    Panda PM 1550
  • 功率处理能力
    500 mW
  • 波长精度
    ±15 nm
  • 波长依赖损耗
    0.15 dB

总结

  • 产品概述
    AGILTRON的OCPM是一款高性能的光纤光路分配器,特别设计用于满足现代光通信需求。它支持1310nm和1550nm波长,具有极低的插入损耗和高隔离度,确保信号的稳定传输。其500 mW的光功率处理能力使其能够在各种应用场合中表现出色,如光纤放大器和城域网等。OCPM的设计考虑了多种连接器的兼容性,适合不同的安装环境。此外,它的工作温度范围广泛,适合在各种环境条件下使用。无论是在实验室还是实际应用中,OCPM都能提供可靠的性能和优异的信号质量,是光电行业中不可或缺的组件。
