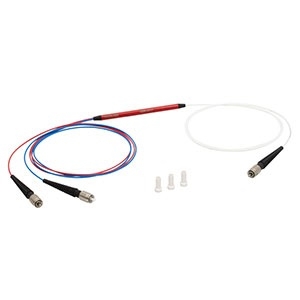

WMC4H1F光纤光路分配器实物图(Thorlabs Inc制造)

WMC4H1F

厂商: Thorlabs Inc

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

WMC4H1F是来自Thorlabs Inc的一款光纤光路分配器,具有插入损耗小于0.5到0.8 dB,工作波长范围为400到900 nm,隔离度大于12 dB,光功率为2到4 W。此设备非常适合用于荧光、光谱学或光遗传学等应用。

WMC4H1F产品详细说明

产品详情

  • 部件编号
    WMC4H1F
  • 制造商
    Thorlabs Inc
  • 描述
    宽带多模环形器,高OH,Ø200 µm核心,0.22 NA到Ø400 µm核心,0.39 NA,FC/PC连接器

通用参数

  • 插入损耗
    <0.5到0.8 dB
  • 类型
    宽带环形器
  • 波长
    400到900 nm
  • 端口数量
    3端口
  • 隔离度
    >12 dB
  • 连接器
    FC/PC
  • 尺寸
    (直径) 5.8 x 85 mm
  • 方向性
    >27到34 dB
  • 模式
    多模
  • 拉伸负载
    10 N
  • 最小弯曲半径
    >46到86 mm

环境条件

  • 工作温度显示
    0到60摄氏度
  • 存储温度
    -40到85摄氏度

应用

  • 应用
    荧光、光谱学或光遗传学应用

光学规格

  • 光功率
    2到4 W
  • 光纤直径
    200 µm, 400 µm
  • 光纤护套
    1.4 mm (直径)
  • 光纤长度
    0.8 m +0.075 m/-0.0 m
  • 光纤类型
    FG200UEA, FT400UMT

总结

  • 产品概述
    WMC4H1F是Thorlabs Inc公司推出的一款高性能光纤光路分配器,适用于多种光学应用。它具有宽带特性,适用于400到900 nm的波长范围,能够支持高达4 W的光功率输出。该设备采用了高效的设计,插入损耗低至0.5到0.8 dB,确保信号传输的高效性和可靠性。此外,WMC4H1F具有良好的隔离度,能够有效减少光信号之间的干扰,适合在荧光、光谱学和光遗传学等领域中使用。其多模设计和坚固的结构使其在各种环境条件下都能稳定工作,是科研和工业应用的理想选择。
