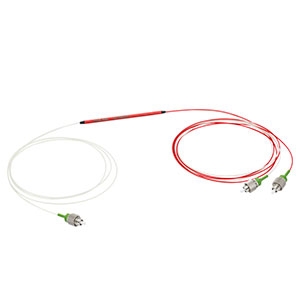

PN1064R2A1光纤耦合器实物图(Thorlabs Inc制造)

PN1064R2A1

厂商: Thorlabs Inc

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

PN1064R2A1是来自Thorlabs Inc的一款光纤耦合器,工作波长为1064 nm,具有60 dB的指向性和300 mW的光功率,插入损耗为0.8到10.5 dB,回损为60 dB。更多PN1064R2A1的详细信息请见下文。

PN1064R2A1产品详细说明

产品详情

  • 部件编号
    PN1064R2A1
  • 制造商
    Thorlabs Inc
  • 描述
    1x2 PM耦合器,1064 ± 15 nm,90:10分光比,=20 dB极化消光比,FC/APC连接器

通用参数

  • 配置
    1x2
  • 波长
    1064 nm
  • 耦合比
    90:10
  • 指向性
    60 dB
  • 光功率
    300 mW
  • 过剩损耗
    0.3 dB
  • 插入损耗
    0.8 to 10.5 dB
  • 连接器
    FC/APC
  • 回损
    60 dB
  • 耦合公差
    ±0.5%
  • 封装
    3.2 x 70 mm
  • 极化消光比
    20 dB
  • RoHS
  • 拉伸强度
    10 N
  • 备注
    带宽: ±15 nm, 外护套: 900 µm Hytrel松管

光纤参数

  • 光纤耦合
    Panda PM 98-U25D
  • 光纤长度
    0.8 m +0.075 m

温度

  • 工作温度
    -40 to 85摄氏度
  • 存储温度
    -40 to 85摄氏度

总结

  • 产品概述
    PN1064R2A1是一款高性能的光纤耦合器,专为1064 nm波长下的应用设计。它的90:10分光比使其成为激光系统和光通信的理想选择。该耦合器具有60 dB的指向性和极低的插入损耗,确保了光信号的高效传输。此外,PN1064R2A1还符合RoHS标准,具有良好的环境适应性,工作温度范围广泛,适合各种严苛的工作环境。无论是在实验室研究还是工业应用中,PN1064R2A1都能够提供可靠的性能和稳定的结果。
