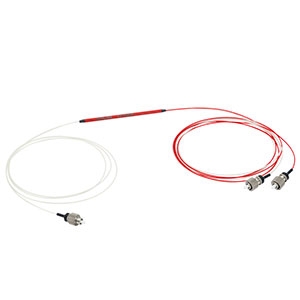

PN1310R2F1光纤耦合器实物图（Thorlabs Inc制造）

PN1310R2F1

厂商: Thorlabs Inc
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

PN1310R2F1是来自Thorlabs Inc的一款光纤耦合器，工作波长为1310 nm，直指率为60 dB，光功率为300 mW，插入损耗范围为0.8到10.5 dB，回波损耗为60 dB。这款产品在光通信和光电应用中表现出色。

PN1310R2F1产品详细说明

产品详情

  • 部件编号
    PN1310R2F1
  • 制造商
    Thorlabs Inc
  • 描述
    1x2 PM 耦合器, 1310 ± 15 nm, 90:10 分配, =20 dB 偏振消光比, FC/PC 连接器

通用参数

  • 配置
    1x2
  • 波长
    1310 nm
  • 耦合比
    90:10
  • 直接率
    60 dB
  • 光功率
    300 mW
  • 过量损耗
    0.3 dB
  • 插入损耗
    0.8 to 10.5 dB
  • 连接器
    FC/PC
  • 回波损耗
    60 dB
  • 耦合公差
    ±0.5%
  • 封装
    3.2 x 65 mm
  • 偏振消光比
    20 dB
  • RoHS
    是
  • 拉伸强度
    10 N
  • 备注
    带宽: ±15 nm, 外套: 900 µm Hytrel 松套管

光纤参数

  • 光纤耦合
    Panda PM 13-U25D
  • 光纤长度
    0.8 m +0.075 m

温度

  • 工作温度
    -40 to 85 度 C
  • 存储温度
    -40 to 85 度 C

总结

  • 产品概述
    PN1310R2F1是一款高性能的光纤耦合器，专为1310 nm波长范围设计，适合各种光电应用。其90:10的耦合比和60 dB的直指率使其在光通信领域表现卓越。该产品的光功率达到300 mW，同时保持了低插入损耗（0.8到10.5 dB），确保了信号的高效传输。此外，PN1310R2F1还具备优良的偏振消光比（20 dB），适用于需要高偏振稳定性的应用。其工作温度范围广泛（-40到85度C），使其适用于各种环境条件。无论是在激光系统还是光纤网络中，PN1310R2F1都是一个理想的选择。
