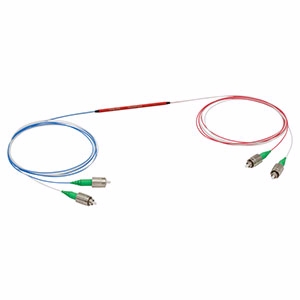

TW1064R1A2B光纤耦合器实物图(Thorlabs Inc制造)

TW1064R1A2B

厂商: Thorlabs Inc

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

TW1064R1A2B是来自Thorlabs Inc的一款光纤耦合器,工作波长为1064 nm,直通比为60 dB,输出光功率范围为0到0.3(300 mW),插入损耗为0.3 dB到24.2 dB,回损为60 dB。该产品适用于多种光电应用。

TW1064R1A2B产品详细说明

产品详情

  • 部件编号
    TW1064R1A2B
  • 制造商
    Thorlabs Inc
  • 描述
    2x2宽带光纤耦合器,1064 ± 100 nm,0.22 NA,99:1分割,FC/APC

通用参数

  • 配置
    2x2
  • 波长
    1064 nm
  • 分割比
    99:1
  • 直通率
    60 dB
  • 光功率
    0到0.3(300 mW)
  • 过量损失
    0.2 dB
  • 插入损失
    0.3 dB到24.2 dB
  • 连接器
    FC/APC
  • 回损
    60 dB
  • 耦合容差
    ±0.6%
  • RoHS
  • 均匀性
    1 dB
  • 偏振依赖损失
    0.2 dB
  • 尺寸
    0.12" x 2.76" (Ø3.2 mm x 70 mm)
  • 备注
    带宽:±100 nm,数值孔径:0.22,光纤截止波长:930 ± 40 nm

光纤参数

  • 光纤耦合
    HI1060 FLAX
  • 光纤长度
    1 m +0.075 m/-0.0 m
  • 光纤模式
    单模

温度

  • 工作温度
    -40到85摄氏度
  • 存储温度
    -40到85摄氏度

总结

  • 产品概述
    TW1064R1A2B光纤耦合器是一款高性能的光电产品,专为1064 nm波长的应用而设计。它具备优异的直通率和低插入损耗,适合在激光系统、光通信及测试测量设备等领域使用。该产品的配置为2x2,支持99:1的分割比,能有效满足各种光纤连接需求。此外,TW1064R1A2B具有良好的温度适应性,工作温度范围广泛,确保在不同环境下的稳定性。无论是在科研还是工业应用中,这款光纤耦合器都能提供可靠的性能,是光电行业中不可或缺的设备。
