  4. TW1064R3F2A

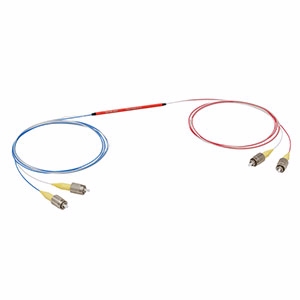

TW1064R3F2A光纤耦合器实物图（Thorlabs Inc制造）

TW1064R3F2A

厂商: Thorlabs Inc
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

TW1064R3F2A是Thorlabs Inc推出的一款光纤耦合器，工作波长为1064 nm，具有60 dB的指向性，光学功率范围为0到300 mW，插入损耗为1.7 dB到6.9 dB，回损为60 dB。该产品适用于多种光电应用，能够提供高效的光信号传输。

TW1064R3F2A产品详细说明

产品详情

  • 部件编号
    TW1064R3F2A
  • 制造商
    Thorlabs Inc
  • 描述
    2x2宽带光纤耦合器，1064 ± 100 nm，0.14 NA，75:25分配，FC/PC

通用参数

  • 配置
    2x2
  • 波长
    1064 nm
  • 分配比
    75:25
  • 指向性
    60 dB
  • 光学功率
    0到0.3，（300 mW）
  • 过量损耗
    0.2 dB
  • 插入损耗
    1.7 dB到6.9 dB
  • 连接器
    FC/PC
  • 回损
    60 dB
  • 耦合公差
    ±3.5%
  • RoHS
    是
  • 均匀性
    0.6 dB
  • 极化依赖损耗
    0.2 dB
  • 尺寸
    0.12" x 2.76" (Ø3.2 mm x 70 mm)
  • 注意事项
    带宽: ±100 nm，数值孔径: 0.14，光纤截止波长: 920 ± 50 nm

光纤参数

  • 光纤耦合
    HI1060
  • 光纤长度
    1 m +0.075 m/-0.0 m
  • 光纤模式
    单模

温度

  • 工作温度
    -40到85摄氏度
  • 存储温度
    -40到85摄氏度

总结

  • 产品概述
    TW1064R3F2A是一款由Thorlabs Inc制造的高性能光纤耦合器，适用于1064 nm波长的光信号传输。它具有75:25的分配比和60 dB的指向性，确保了光信号的高效传输。该耦合器的光学功率范围为0到300 mW，适合各种光电应用，包括光通信系统、激光系统集成和光纤传感器等。同时，它的插入损耗在1.7 dB到6.9 dB之间，提供了良好的信号完整性。此外，该产品还具备RoHS认证，符合环保标准，适合现代光电行业的需求。
