  4. TW1064R5A2A

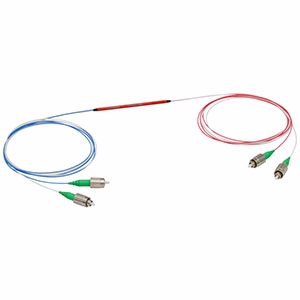

TW1064R5A2A光纤耦合器实物图（Thorlabs Inc制造）

TW1064R5A2A

厂商: Thorlabs Inc
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

TW1064R5A2A是来自Thorlabs Inc的一款光纤耦合器，工作波长为1064 nm，直接性为60 dB，光功率范围为0到0.3（300 mW），插入损耗为3.7 dB，回损为60 dB。这款耦合器非常适合需要高性能光纤连接的应用。

TW1064R5A2A产品详细说明

产品详情

  • 部件编号
    TW1064R5A2A
  • 制造商
    Thorlabs Inc
  • 描述
    2x2宽带光纤耦合器，1064 ± 100 nm，0.14 NA，50:50分配，FC/APC

通用参数

  • 配置
    2x2
  • 波长
    1064 nm
  • 分配比
    50:50
  • 直接性
    60 dB
  • 光功率
    0 to 0.3, (300 mW)
  • 过量损耗
    0.2 dB
  • 插入损耗
    3.7 dB
  • 连接器
    FC/APC
  • 回损
    60 dB
  • 耦合容差
    ±5%
  • RoHS
    是
  • 均匀性
    0.5 dB
  • 偏振相关损耗
    0.2 dB
  • 尺寸
    0.12" x 2.76" (Ø3.2 mm x 70 mm)
  • 备注
    带宽：±100 nm，数值孔径：0.14，光纤截止波长：920 ± 50 nm

光纤参数

  • 光纤耦合
    HI1060
  • 光纤长度
    1 m +0.075 m/-0.0 m
  • 光纤模式
    单模

温度

  • 工作温度
    -40 to 85 Degree C
  • 存储温度
    -40 to 85 Degree C

总结

  • 产品概述
    TW1064R5A2A是一款由Thorlabs Inc制造的高性能光纤耦合器，专为1064 nm波长范围内的应用而设计。它具有50:50的分配比和60 dB的高直接性，确保在光信号传输过程中实现最小的损耗。耦合器的光功率范围为0到0.3（300 mW），适合多种光学实验和工业应用。此外，该产品的插入损耗仅为3.7 dB，回损高达60 dB，保证了信号的稳定性和可靠性。TW1064R5A2A还支持多种光纤类型，适应性强，是光通信和激光系统中的理想选择。它的耐温范围为-40到85摄氏度，确保在各种环境下的稳定工作。
