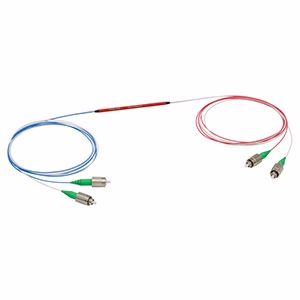

TW1064R5A2B光纤耦合器实物图(Thorlabs Inc制造)

TW1064R5A2B

厂商: Thorlabs Inc

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

TW1064R5A2B是来自Thorlabs Inc的一款光纤耦合器,工作波长为1064 nm,直通损耗60 dB,光学功率范围为0到0.3(300 mW),插入损耗为3.7 dB,回损为60 dB。这款耦合器在光纤通信中应用广泛,是高性能光纤连接解决方案的理想选择。

TW1064R5A2B产品详细说明

产品详情

  • 部件编号
    TW1064R5A2B
  • 制造商
    Thorlabs Inc
  • 描述
    2x2宽带光纤耦合器,1064 ± 100 nm,0.22 NA,50:50分配,FC/APC

通用参数

  • 配置
    2x2
  • 波长
    1064 nm
  • 分配比
    50:50
  • 直通损耗
    60 dB
  • 光学功率
    0到0.3(300 mW)
  • 过剩损耗
    0.2 dB
  • 插入损耗
    3.7 dB
  • 连接器
    FC/APC
  • 回损
    60 dB
  • 耦合公差
    ±5%
  • RoHS
  • 均匀性
    0.5 dB
  • 偏振相关损耗
    0.2 dB
  • 尺寸
    0.12" x 2.76" (Ø3.2 mm x 70 mm)
  • 备注
    带宽:±100 nm,数值孔径:0.22,光纤截止波长:930 ± 40 nm

光纤参数

  • 光纤耦合
    HI1060 FLAX
  • 光纤长度
    1 m +0.075 m/-0.0 m
  • 光纤模式
    单模

温度

  • 工作温度
    -40到85摄氏度
  • 存储温度
    -40到85摄氏度

总结

  • 产品概述
    TW1064R5A2B是Thorlabs Inc生产的一款高性能光纤耦合器,专为1064 nm波长的应用设计。其主要特点包括50:50的分配比和低插入损耗,使其在光纤通信和激光系统集成中表现出色。该耦合器支持多种光纤类型,并且具有良好的温度稳定性,适合在-40到85摄氏度的环境中使用。凭借其高直通损耗和回损能力,TW1064R5A2B在测试与测量设备以及传感器应用中也展现了其优越的性能,是光电行业中不可或缺的产品之一。
