  4. TW1064R5F2A

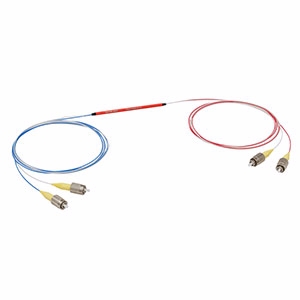

TW1064R5F2A光纤耦合器实物图（Thorlabs Inc制造）

TW1064R5F2A

厂商: Thorlabs Inc
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

TW1064R5F2A是Thorlabs Inc生产的一款光纤耦合器，工作波长为1064 nm，直接性为60 dB，光功率范围为0到0.3（300 mW），插入损耗为3.7 dB，回波损耗为60 dB。该产品适用于各种光电应用，具有良好的性能和稳定性。

TW1064R5F2A产品详细说明

产品详情

  • 部件编号
    TW1064R5F2A
  • 制造商
    Thorlabs Inc
  • 描述
    2x2宽带光纤耦合器，1064 ± 100 nm，0.14 NA，50:50分配，FC/PC

通用参数

  • 配置
    2x2
  • 波长
    1064 nm
  • 分配比
    50:50
  • 直接性
    60 dB
  • 光功率
    0 to 0.3, (300 mW)
  • 过量损耗
    0.2 dB
  • 插入损耗
    3.7 dB
  • 连接器
    FC/PC
  • 回波损耗
    60 dB
  • 耦合公差
    ±5%
  • RoHS
    是
  • 均匀性
    0.5 dB
  • 偏振依赖损耗
    0.2 dB
  • 尺寸
    0.12" x 2.76" (Ø3.2 mm x 70 mm)
  • 备注
    带宽：±100 nm，数值孔径：0.14，光纤截止波长：920 ± 50 nm

光纤参数

  • 光纤耦合
    HI1060
  • 光纤长度
    1 m +0.075 m/-0.0 m
  • 光纤模式
    单模

温度

  • 工作温度
    -40到85摄氏度
  • 储存温度
    -40到85摄氏度

总结

  • 产品概述
    TW1064R5F2A是Thorlabs Inc推出的一款高性能光纤耦合器，专为提供优质的光纤连接而设计。该耦合器支持1064 nm的波长，并具备50:50的分配比，确保信号的高效传输。其光功率范围为0到0.3（300 mW），适合多种应用场景，如光纤通信、激光系统和光学测量等。该产品的插入损耗低至3.7 dB，回波损耗高达60 dB，极大地提升了系统的整体性能。同时，TW1064R5F2A还兼容多种光纤连接器，具有良好的温度适应性，能够在-40到85摄氏度的环境下稳定工作。无论是用于科研还是工业应用，这款耦合器都能满足高标准的光电需求。
