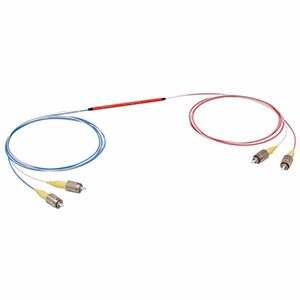

TW1064R5F2B光纤耦合器实物图（Thorlabs Inc制造）

TW1064R5F2B

厂商: Thorlabs Inc
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

TW1064R5F2B来自Thorlabs Inc，是一款光纤耦合器，工作波长为1064 nm，指向性为60 dB，光功率范围为0到0.3（300 mW），插入损耗为3.7 dB，回波损耗为60 dB。

TW1064R5F2B产品详细说明

产品详情

  • 部件编号
    TW1064R5F2B
  • 制造商
    Thorlabs Inc
  • 描述
    2x2宽带光纤耦合器，1064 ± 100 nm，0.22 NA，50:50分配，FC/PC

通用参数

  • 配置
    2x2
  • 波长
    1064 nm
  • 分配比
    50:50
  • 指向性
    60 dB
  • 光功率
    0 to 0.3, (300 mW)
  • 过量损耗
    0.2 dB
  • 插入损耗
    3.7 dB
  • 连接器
    FC/PC
  • 回波损耗
    60 dB
  • 耦合公差
    ±5%
  • RoHS
    是
  • 均匀性
    0.5 dB
  • 极化依赖损耗
    0.2 dB
  • 尺寸
    0.12" x 2.76" (Ø3.2 mm x 70 mm)
  • 备注
    带宽: ±100 nm, 数值孔径: 0.22, 光纤截止波长: 930 ± 40 nm

光纤参数

  • 光纤耦合
    HI1060 FLAX
  • 光纤长度
    1 m +0.075 m/-0.0 m
  • 光纤模式
    单模

温度

  • 工作温度
    -40 to 85 摄氏度
  • 存储温度
    -40 to 85 摄氏度

总结

  • 产品概述
    TW1064R5F2B是来自Thorlabs Inc的一款高性能光纤耦合器，专为光通信和激光系统设计。它的工作波长为1064 nm，具有出色的指向性和低插入损耗，适合各种应用场景。该耦合器的分配比为50:50，能够有效地将光信号分配到两个输出端，满足不同的实验需求。其坚固的设计和宽带特性使其在医疗成像和传感器应用中表现优异。此外，TW1064R5F2B还符合RoHS标准，确保产品环保。无论是在实验室还是工业应用中，它都能提供可靠的性能，帮助用户实现更高的工作效率。
