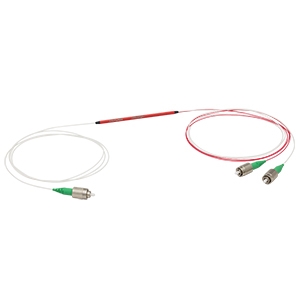

TW630R2A1光纤耦合器实物图（Thorlabs Inc制造）

TW630R2A1

厂商: Thorlabs Inc

下载规格书

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

TW630R2A1是Thorlabs Inc的一款光纤耦合器，工作波长范围为580到680 nm，直通损耗为60 dB，光功率为300 mW，插入损耗范围为0.9到11.8 dB，回波损耗为60 dB，提供高效的光信号传输。

TW630R2A1产品详细说明

产品详情

部件编号

TW630R2A1
制造商

Thorlabs Inc
描述

1x2宽带光纤耦合器，630 ± 50 nm，90:10分光，FC/APC接口

通用参数

配置

1X2
波长

580 to 680 nm
耦合比

90:10
直通损耗

60 dB
光功率

300 mW
过剩损耗

0.3 dB
插入损耗

0.9 to 11.8 dB
连接器

FC/APC
回波损耗

60 dB
耦合公差

±3.0%
RoHS

是
拉伸强度

10 N
均匀性

1.0 dB
偏振依赖损耗

0.2 dB
尺寸

Ø0.12" x 2.95" (Ø3.2 mm x 75 mm)
备注

截止波长: 570 ± 30 nm, 带宽: ±50 nm

光纤参数

光纤耦合

630 HP
光纤长度

0.8 m
光纤模式

单模

温度

工作温度

-40 to 85摄氏度
存储温度

-40 to 85摄氏度

总结

产品概述

TW630R2A1光纤耦合器是一款高性能的设备，适用于光通信、激光器输出耦合和光纤传感器等多种应用。它的工作波长范围为580到680 nm，能够提供高达300 mW的光功率，同时保持低插入损耗和高直通损耗。该耦合器采用FC/APC连接器，适合各种光学测试和实验需求。其设计考虑了温度稳定性，能够在-40到85摄氏度的环境中正常工作，确保在各种条件下的可靠性和性能。

技术文档

规格书
点击下载规格书
