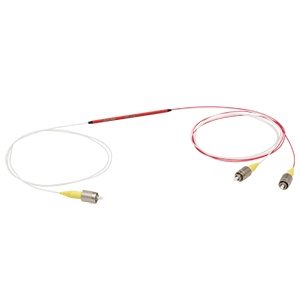

TW670R2F1光纤耦合器实物图(Thorlabs Inc制造)

TW670R2F1

厂商: Thorlabs Inc

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

TW670R2F1是来自Thorlabs Inc的一款光纤耦合器,工作波长范围为595到745纳米,具有60 dB的直达率,最大光学功率为300毫瓦,插入损耗在0.9到11.8 dB之间,回损为60 dB。这款产品适合多种光电应用。

TW670R2F1产品详细说明

产品详情

  • 零件编号
    TW670R2F1
  • 制造商
    Thorlabs Inc
  • 描述
    1x2宽带光纤耦合器,670 ± 75 nm,90:10分配,FC/PC

通用参数

  • 配置
    1X2
  • 波长
    595 to 745 nm
  • 耦合比例
    90:10
  • 直达率
    60 dB
  • 光学功率
    300 mW
  • 过剩损耗
    0.3 dB
  • 插入损耗
    0.9 to 11.8 dB
  • 连接器
    FC/PC
  • 回损
    60 dB
  • 耦合公差
    ±3.0%
  • RoHS
  • 抗拉强度
    10 N
  • 均匀性
    1.0 dB
  • 偏振依赖损耗
    0.2 dB
  • 尺寸
    Ø0.12" x 2.95" (Ø3.2 mm x 75 mm)
  • 备注
    截止波长:570 ± 30 nm,带宽:±75 nm

光纤参数

  • 光纤耦合
    630 HP
  • 光纤长度
    0.8 m
  • 光纤模式
    单模

温度

  • 工作温度
    -40 to 85 Degree C
  • 储存温度
    -40 to 85 Degree C

总结

  • 产品概述
    TW670R2F1光纤耦合器是一款高性能的光纤连接设备,适用于各种光电应用。这款耦合器支持595到745纳米的宽波长范围,具有优异的直达率和低插入损耗,使其在光通信和光学测试设备中表现出色。其设计允许灵活的耦合比例(90:10),并且具有良好的温度稳定性,工作温度范围从-40°C到85°C,非常适合在严苛环境下使用。无论是在实验室还是工业应用中,TW670R2F1都能提供稳定可靠的性能,是光电行业中不可或缺的组件之一。
