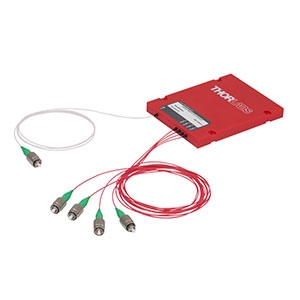

TWQ1064BHA光纤耦合器实物图（Thorlabs Inc制造）

TWQ1064BHA

厂商: Thorlabs Inc
下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

TWQ1064BHA是来自Thorlabs Inc的一款光纤耦合器，工作波长为1064 nm，方向性为60 dB，光功率为300 mW，插入损耗为7.1 dB，回波损耗为60 dB。更多详细信息请见下文。

TWQ1064BHA产品详细说明

产品详情

  • 部件编号
    TWQ1064BHA
  • 厂家
    Thorlabs Inc
  • 描述
    1x4宽带光纤耦合器，1064 ± 100 nm，25:25:25:25分配比，FC/APC连接器

通用参数

  • 配置
    1x4
  • 波长
    1064 nm
  • 耦合比
    25:25:25:25
  • 方向性
    =60 dB
  • 光功率
    300 mW
  • 额外损耗
    =0.4 dB
  • 插入损耗
    7.1 dB
  • 连接器
    FC/PC
  • 回波损耗
    =60 dB
  • RoHS
    是
  • 拉伸强度
    5 N
  • 均匀性
    =1.0 dB
  • 偏振依赖损耗
    =0.4 dB
  • 尺寸
    100 x 80 x 10 mm
  • 备注
    耦合比公差: ±3.5%, 最小带宽: ±100 nm, 截止波长: 930 ± 40 nm, 光纤NA: 0.22

光纤参数

  • 光纤耦合
    HI1060 FLEX
  • 光纤模式
    单模

温度

  • 工作温度
    -40到85摄氏度
  • 存储温度
    -40到85摄氏度

总结

  • 产品概述
    TWQ1064BHA是一款高性能的光纤耦合器，专为光通信和激光系统设计。其工作波长为1064 nm，具有出色的方向性和低插入损耗，确保信号传输的高质量。该产品的耦合比为25:25:25:25，能够有效分配光信号，适用于多种光纤类型，具有良好的兼容性。此外，TWQ1064BHA在-40到85摄氏度的温度范围内工作，适应各种环境条件。无论是在实验室还是工业应用中，这款光纤耦合器都能为用户提供可靠的性能，满足各种光电应用需求。
