  4. Compact size TGG Based Optical Isolator-980~1064nm

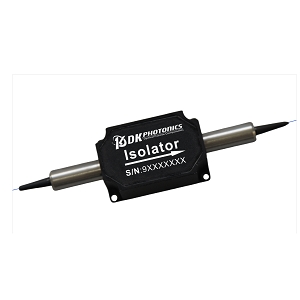

Compact size TGG Based Optical Isolator-980~1064nm光纤隔离器实物图（DK Photonics Technology制造）

Compact size TGG Based Optical Isolator-980~1064nm

下载规格书
获取报价

Note: 你的报价请求我们会在24小时内回复，感谢访问光电之家！

这款紧凑型TGG基光隔离器的工作波长范围为980 nm至1064 nm，具有多种光功率选择，包括0.5 W、1 W、2 W、5 W和10 W。其隔离度高达30 dB，插入损耗为0.8至1.2 dB，适合多种光纤应用，特别是在光纤放大器和激光器中表现优异。

Compact size TGG Based Optical Isolator-980~1064nm产品详细说明

产品细节

  • 部件编号
    紧凑型TGG基光隔离器-980~1064nm
  • 制造商
    DK Photonics Technology

通用参数

  • 光功率
    0.5 W, 1 W, 2 W, 5 W, 10 W
  • 类型
    无偏振隔离器
  • 隔离度
    30 dB
  • 插入损耗
    0.8 to 1.2 dB
  • 精度
    ±10 nm
  • 波长
    980 nm, 1030 nm, 1040 nm, 1050 nm, 1064 nm
  • 中心波长
    980 nm, 1030 nm, 1040 nm, 1050 nm, 1064 nm
  • 功率处理能力
    0.5 W, 1 W, 2 W, 5 W, 10 W
  • 模式
    单模
  • 峰值隔离度
    30 dB
  • 峰值脉冲功率
    1 kW, 5 kW, 10 kW
  • 拉伸负载
    5 N
  • 偏振依赖损耗
    0.15 dB
  • 回损
    45 dB

环境条件

  • 工作温度
    0 to 70 Degree C
  • 存储温度
    -40 to 85 Degree C

物理特性

  • 尺寸
    32 x 20 x 18 mm

应用

  • 应用
    光纤放大器, 光纤激光器, 测试与测量, 仪器

连接与接口

  • 连接器
    FC/PC, FC/APC

光纤参数

  • 光纤耦合
    光纤耦合
  • 光纤长度
    1 m
  • 光纤外套
    250 µm, 900 µm
  • 光纤类型
    1060-XP光纤, 10/125DC或SC, 20/125DC, 25/250DC

总结

  • 产品概述
    紧凑型TGG基光隔离器-980~1064nm是DK Photonics Technology推出的一款高性能光纤隔离器，广泛应用于光纤放大器和激光器等领域。该设备支持多种光功率选择，最高可达10 W，具备高达30 dB的隔离度，确保信号的稳定性与质量。其插入损耗低至0.8至1.2 dB，适合各种精密测量和仪器设备的需求。此外，光隔离器的工作温度范围为0至70摄氏度，存储温度则可低至-40摄氏度，适应多种环境条件。产品的设计紧凑，便于安装和集成，尤其适合在空间有限的应用中使用。
