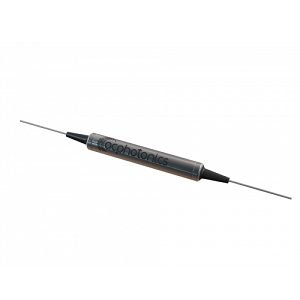

High Power Multimode Polarization-Insensitive Optical Isolator光纤隔离器实物图(AC Photonics制造)

High Power Multimode Polarization-Insensitive Optical Isolator

厂商: AC Photonics

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

这款高功率多模极化不敏感光隔离器由AC Photonics生产,具有光功率小于10 W,隔离度大于28至36 dB,插入损耗为0.6至0.9 dB,适用波长为1310 nm、1550 nm和1585 nm,极化依赖损耗小于0.1 dB。

High Power Multimode Polarization-Insensitive Optical Isolator产品详细说明

产品细节

  • 部件编号
    高功率多模极化不敏感光隔离器
  • 制造商
    AC Photonics

通用参数

  • 光功率
    <10 W
  • 类型
    极化不敏感隔离器
  • 隔离度
    >28到36 dB
  • 插入损耗
    0.6到0.9 dB
  • 波长
    1310 nm, 1550 nm, 1585 nm
  • 等级
    P级
  • 带宽
    ±15 nm, ±30 nm
  • 模式
    多模
  • 峰值隔离度
    40到48 dB
  • 极化模色散
    0.05到0.2 ps
  • RoHS
  • 阶段
    单级, 双级
  • 极化依赖损耗
    <0.1 dB
  • 回损
    >35 dB

环境条件

  • 工作温度
    -20到70摄氏度
  • 存储温度
    -40到85摄氏度

物理属性

  • 尺寸
    5.5 x 35 mm (直径 x 长度), 5.5 x 38 mm (直径 x 长度)

应用

  • 应用
    光纤放大器, CATV光纤链路, 光纤系统测试, 光纤局域网系统, 电信

连接与接口

  • 连接器
    FC/APC, FC/PC, SC/APC, SC/PC, ST, LC/UPC, LP/APC

光纤参数

  • 光纤耦合
    光纤耦合
  • 光纤直径
    50/125 µm, 62.5/125 µm
  • 光纤长度
    0.5 m, 1 m, 2 m
  • 光纤护套
    900 µm

总结

  • 产品概述
    高功率多模极化不敏感光隔离器是一款适用于光纤系统的高性能设备,能够有效隔离光信号,防止反向光干扰。这款光隔离器具有多种波长选择,包括1310 nm、1550 nm和1585 nm,满足不同应用需求。其优越的性能指标,如光功率小于10 W、隔离度高达36 dB,以及极低的插入损耗,使其成为光纤放大器和电信领域的理想选择。此外,该设备的多模设计和极化不敏感特性,确保了在各种环境条件下的稳定性和可靠性,适合于光纤链路、系统测试和局域网系统等多种应用场景。
