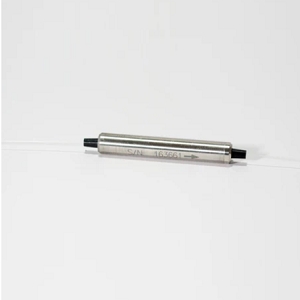

HPIDI-AA-BB-C-D-E-F-G光纤隔离器实物图(HJ Optronics, Inc.制造)

HPIDI-AA-BB-C-D-E-F-G

Note: 你的报价请求我们会在24小时内回复,感谢访问光电之家!

HPIDI-AA-BB-C-D-E-F-G是HJ Optronics, Inc.推出的一款光纤隔离器,支持1310 nm、1480 nm和1550 nm波长,具有5 W和10 W的光学功率,隔离度为29到46 dB,插入损耗为0.35到0.9 dB,偏振相关损耗为0.1到0.15 dB。该产品非常适合光纤放大器和光纤激光器的应用。

HPIDI-AA-BB-C-D-E-F-G产品详细说明

产品细节

  • 部件编号
    HPIDI-AA-BB-C-D-E-F-G
  • 制造商
    HJ Optronics, Inc.
  • 描述
    1310 / 1480 / 1550 nm 无偏振高功率隔离器

通用参数

  • 光学功率
    5 W, 10 W
  • 类型
    无偏振隔离器
  • 隔离度
    29 to 46 dB
  • 插入损耗
    0.35 to 0.9 dB
  • 波长
    1310 nm, 1480 nm, 1550 nm
  • 中心波长
    1310 nm, 1480 nm, 1550 nm
  • 等级
    等级P, 等级A
  • 模式
    单模
  • 峰值隔离度
    40 to 58 dB
  • 峰值脉冲功率
    10 kW
  • 偏振模式色散
    0.05 to 0.25 ps
  • RoHS
  • 阶段
    双重
  • 拉伸负荷
    5 N
  • 偏振相关损耗
    0.1 to 0.15 dB
  • 回损
    55 to 60 dB

环境条件

  • 工作温度
    -5到70摄氏度
  • 存储温度
    -40到85摄氏度

物理属性

  • 尺寸
    5.5 x 35 mm (直径 x 长)

应用

  • 应用
    光纤放大器, 光纤激光器

光纤参数

  • 光纤耦合
    光纤耦合
  • 光纤长度
    1 m
  • 光纤护套
    250 µm, 900 µm
  • 光纤类型
    SMF-28光纤

总结

  • 产品概述
    HPIDI-AA-BB-C-D-E-F-G是一款由HJ Optronics, Inc.生产的光纤隔离器,支持1310 nm、1480 nm和1550 nm的多种波长,具有高功率和高隔离度的特点。其设计无偏振,确保在各种工作条件下都能保持稳定的性能,适合用于光纤放大器和光纤激光器中。这款隔离器的插入损耗低,且具备良好的温度适应性,能够在-5到70摄氏度的环境中正常工作。其小巧的尺寸使得在系统集成时更加灵活,适合各类光电应用。
